Вал горизонтальний переднього моста Jinma 200/204/240/244 AMG

Горизонтальний вал переднього моста Jinma 200/204/240/244 передає обертання між сполученими деталями приводу. Його замінюють, коли пошкоджені шліци, деформований стрижень або зруйнований вал. Результат ремонту залежить і від стану деталей, з якими він з’єднується: новий вал не прибере люфт у зношеному шліцьовому з’єднанні, якщо залишити пошкоджену відповідну деталь.

Будова та ознаки зношення

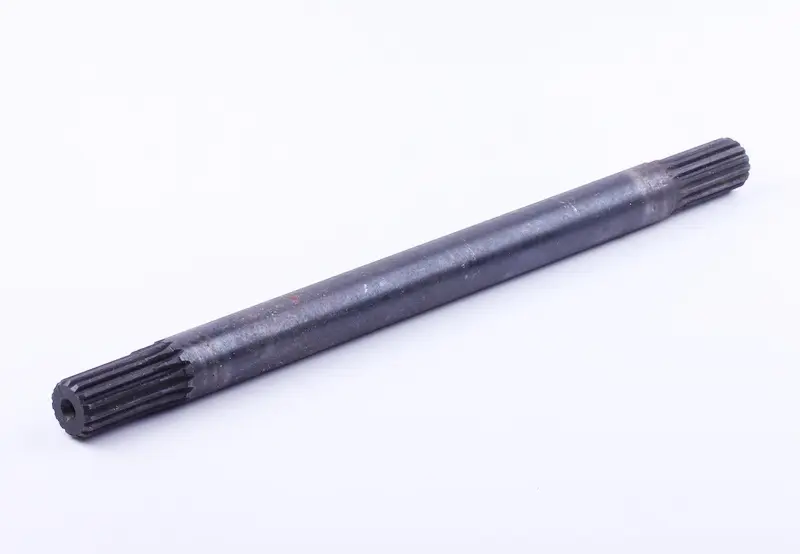

Деталь має видовжену циліндричну середню частину та зовнішні поздовжні шліци на обох кінцях. Через ці ділянки вал передає крутний момент у приводі моста. Кожен кінець потрібно звіряти окремо, адже збіг одного з’єднання не підтверджує відповідності другого за профілем, діаметром і довжиною посадки.

Стук під час зміни напрямку навантаження, збільшений вільний хід у з’єднанні або перебої в передаванні обертання — приводи оглянути вал. Такі симптоми можливі й через несправність сусідніх деталей, тому спочатку перевіряють саме місце пошкодження. На демонтованій деталі оглядають бокові поверхні та краї шліців, а також переходи до середньої частини. Заокруглені зубці, викришування, тріщини, скручена шліцьова ділянка чи вигин вказують на потребу заміни. До таких дефектів можуть призводити ударні навантаження, заклинювання приводу та тривала робота з люфтом.

Як перевірити відповідність

Зіставте вал зі знятою деталлю за загальною довжиною, діаметром середньої частини та формою переходів до кінців. Для обох шліцьових ділянок перевірте кількість шліців, зовнішній діаметр, профіль і робочу довжину. Окремо порівняйте торці та місця опори й фіксації в механізмі. Навіть невелика відмінність у посадці може завадити складанню або залишити недостатню довжину зачеплення.

Враховуйте виконання встановленого переднього моста та будову розібраного з’єднання. Знятий вал варто зберегти до завершення ремонту, щоб мати зразок для прямого порівняння. Коли шліци суттєво пошкоджені, їхню початкову форму перевіряють за справною відповідною деталлю та документацією конкретного моста. Однакова загальна довжина ще не означає правильного підбору: шліци іншого профілю не зможуть належно передавати навантаження.

На що звернути увагу під час заміни

Розбираючи з’єднання, зафіксуйте положення вала й послідовність зняття деталей, які утримують його на місці. Очистьте посадки та перевірте відповідні шліци. Огляньте доступні опори, втулки, підшипники, ущільнення й стопорні деталі, якщо вони передбачені конструкцією. Зношені деталі сполучення замінюють разом із валом: залишений люфт створюватиме удари та прискорюватиме пошкодження нових шліців.

Монтуйте вал у порядку, визначеному для конкретного моста. Він має входити у шліцьове з’єднання без перекосу; не стягуйте кріпленням деталі, посадки яких не збігаються. Застосуйте мастило, передбачене для цього з’єднання, та відновіть фіксацію. До навантаження перевірте вільне обертання механізму й відсутність заклинювання. Недостатня довжина зачеплення спричиняє прискорене зношення шліців, а невідповідна довжина вала може перешкоджати складанню та створювати небажаний упор у сусідні деталі.
