Вал головний первинний (ВВП) КПП Mini AMG

Головний первинний вал (ВВП) КПП Mini AMG призначений для ремонту коробки передач. Через з’єднані з ним деталі він передає обертання та забезпечує їхнє взаємне розташування під час складання. Стан шліців і посадкових ділянок впливає на щільність з’єднань: зношений вал може залишатися причиною люфту навіть після заміни деталей, які на ньому встановлені.

Будова та перевірка відповідності

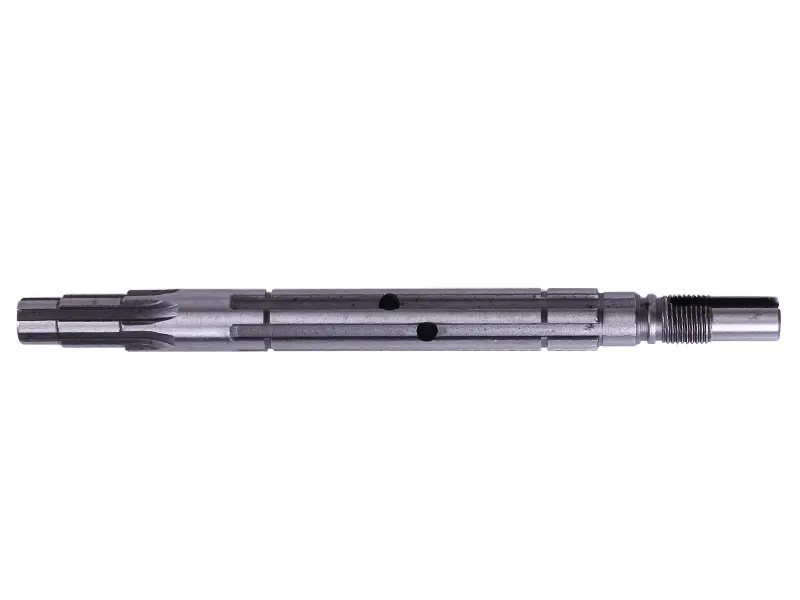

Вал має видовжену ступінчасту форму, поздовжні шліцьові ділянки, отвори на бічній поверхні та різьбу біля одного з кінців. Шліци передають крутний момент, а шийки різного діаметра й уступи визначають місця сполучення з іншими деталями. Для правильного складання мають значення не лише загальна довжина, а й розташування кожної посадки та упора.

Підбирайте вал за знятою деталлю і схемою конкретної КПП. Зіставте довжину, діаметри та протяжність посадкових шийок, положення уступів і канавок. Перевірте кількість і профіль шліців, довжину окремих шліцьових ділянок, діаметр і крок різьби. Також звірте відстані від торців до отворів. Самого збігу позначення Mini недостатньо, щоб підтвердити відповідність посадок.

Для вимірювання обирайте ділянки без пошкоджень: спрацьована шийка або зім’яті краї шліців не дають надійної основи для порівняння. Коли старий вал сильно зношений, додатково перевіряйте розміри за спряженими деталями та документацією коробки. Невідповідна довжина посадки чи зміщений упор можуть порушити осьовий зазор, спричинити заклинювання або залишити надмірний люфт.

Ознаки зношення

Стукіт зі зміною навантаження, відчутний люфт установлених деталей, нерівномірне обертання та повторне послаблення кріплення — причини перевірити стан вала. Схожі прояви бувають через пошкоджені підшипники або шестерні, тому заміну визначають за результатами розбирання й огляду. На самому валу шукають тріщини, вигин, задири на посадках, зірвану різьбу та спрацювання бічних поверхонь шліців.

Перевантаження, несправні опори й недостатнє змащення прискорюють зношення з’єднань. Під час заміни огляньте підшипники, внутрішні шліци шестерень або муфт, упорні шайби та фіксатори, передбачені конструкцією КПП. Розбита посадка в парній деталі залишить люфт і з новим валом, тому пошкоджене з’єднання потрібно оцінювати з обох боків.

Що врахувати під час монтажу

До розбирання зафіксуйте послідовність шестерень, втулок, шайб і стопорів. Очистьте деталі, які встановлюватимуться повторно, перевірте їх на задирки та пошкодження. Бережіть різьбу й краї шліців від ударів. Якщо деталь не сідає на місце, не намагайтеся дотягнути її кріпленням: спершу перевірте розміри, чистоту поверхонь і правильність положення.

Складайте вал за схемою коробки, дотримуючись напрямку встановлення деталей і способу їхньої фіксації. Під час запресовування підшипника зусилля прикладають до кільця, яке сідає з натягом, без передавання навантаження через тіла кочення. Після складання перевірте осьовий зазор, плавність обертання та перемикання передач без навантаження. Заїдання, перекіс чи сторонній стукіт — підстава перевірити складання до роботи техніки.
