Вал ВВП Xingtai 240/244, довжина 232 мм, Z-6/16 AMG

Вал відбору потужності (ВВП) для Xingtai 240/244 передає обертання до приводу приєднаного обладнання. Деталь потрібна для заміни вала зі зношеними шліцами, пошкодженими посадковими поверхнями або різьбою, коли з’єднання вже не забезпечує належної посадки та фіксації. Довжина — 232 мм, позначення — Z-6/16 AMG. Для точного добору слід порівняти не лише загальну довжину, а й усі ділянки знятого вала.

Будова та призначення

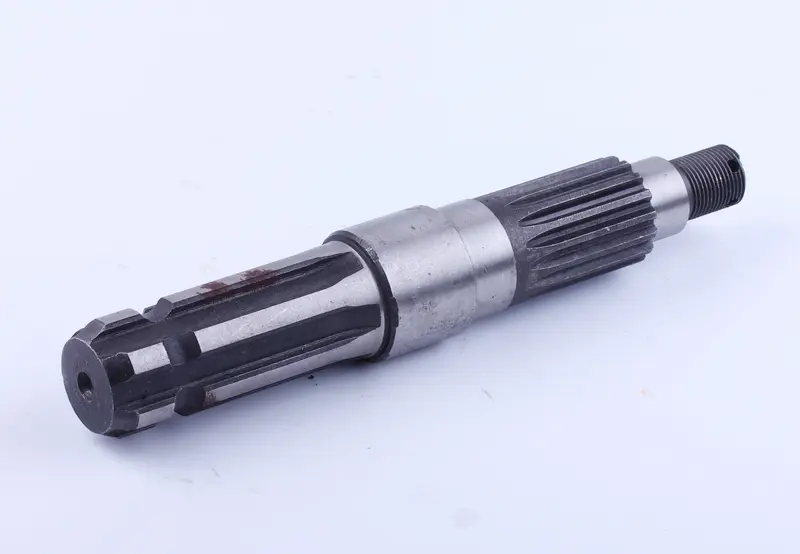

Ступінчастий вал має дві ділянки з поздовжніми шліцами, гладкі циліндричні поверхні та різьбовий кінець. Через шліци передається крутний момент, а розташування уступів і посадкових ділянок визначає положення деталі в механізмі. Навіть за схожої форми кінців різниця в довжині окремої ділянки може завадити правильному складанню. Саме тому під час порівняння враховують і діаметри, і відстані між переходами.

Ознаки зношення

Збільшений люфт у з’єднанні, стукіт під час зміни навантаження та нерівномірне передавання обертання — причини перевірити стан вала й суміжних деталей. Після розбирання шукають зім’яті грані та викришування шліців, задири на посадкових поверхнях, тріщини й пошкоджені витки різьби. До таких дефектів можуть призвести перевантаження, перекіс або тривала робота зі зношеними деталями з’єднання. Джерелом шуму також бувають опори, тому лише за звуком рішення про заміну вала не приймають.

Як перевірити відповідність

На знятому валу виміряйте загальну довжину, діаметри посадок і відстані між уступами. Для обох шліцевих ділянок окремо порівняйте кількість, профіль і довжину шліців. На різьбовому кінці мають збігатися діаметр, крок та довжина різьби. Позначення Z-6/16 враховуйте під час звіряння, доповнюючи його перевіркою геометрії. Перед вимірюванням приберіть бруд і відкладення: вони заважають оцінити поверхні, а значне зношення може вплинути на результат.

Огляньте внутрішні шліци деталей, з якими з’єднується вал. Якщо вони розбиті, сама заміна вала не прибере люфт, а контакт під навантаженням залишиться нерівномірним. Невідповідний профіль може давати надто тугу посадку або зайвий вільний хід. Не намагайтеся усунути розбіжність затягуванням кріплення: так можна зіпсувати різьбу або змістити деталі відносно опор. Відповідність з’єднань перевіряють до остаточного складання.

Монтаж і супутня перевірка

Заміну виконують на зупиненій техніці, унеможлививши випадковий запуск і від’єднавши привід обладнання. Під час розбирання зберігають порядок установлених фіксаторів, шайб та інших деталей кріплення. Посадки очищають і перевіряють стан підшипників, суміжних шліцевих деталей та ущільнень, якщо вони передбачені конструкцією. Пошкоджені ущільнення та зношені опори доцільно замінити разом із валом, поки механізм розібраний.

Вал монтують за порядком складання відповідного механізму. Не допускають ударів по різьбі та не стягують силою деталі, які не сідають на місце. Після закріплення перевіряють посадку, відсутність заклинювання та надмірного люфту. Першу перевірку приводу проводять без робочого навантаження. Якщо з’являються стукіт, вібрація чи утруднене обертання, механізм зупиняють і перевіряють правильність складання.
