Вал відбору потужності ВВП Xingtai 120/220, 210 мм, 6 шліців AMG

Вал відбору потужності для Xingtai 120/220 передає обертання у приводі ВВП. Його встановлюють замість зношеного або пошкодженого вала під час ремонту механізму. Позначення L-210mm означає довжину 210 мм, а Z-6 — шість шліців. Через шліци крутний момент передається сполученій деталі, тому для правильного з'єднання мають збігатися їхній профіль і розміри, а не лише кількість. Позначення виробу — AMG.

Будова та ознаки зношення

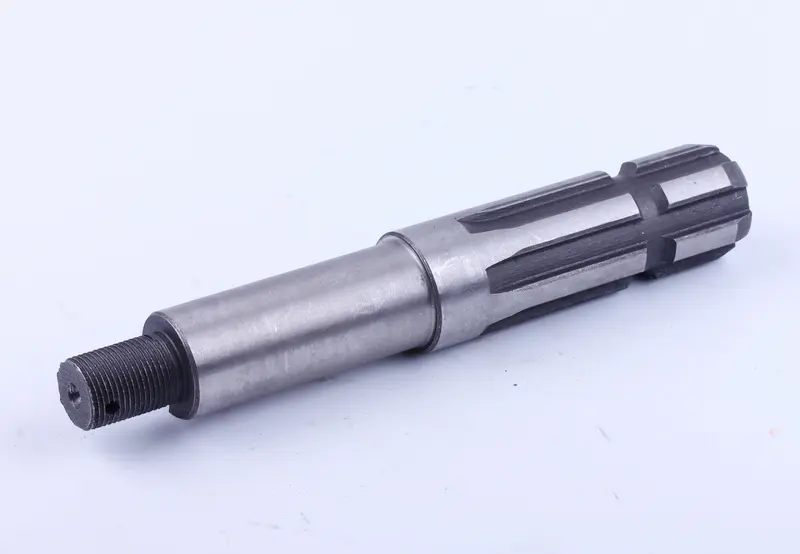

Вал має ступінчасту циліндричну форму, поздовжні зовнішні шліци та різьбовий кінець. На шліцьовій частині розташована кільцева проточка, а ділянки різного діаметра розділені буртиками. Під час підбору враховують взаємне розташування цих поверхонь. Навіть за однакової загальної довжини відмінності у відстанях між буртиками або положенні проточки можуть завадити правильному встановленню.

Вал варто перевірити, якщо в з'єднанні з'явився люфт, під навантаженням чути стукіт або обертання передається нерівномірно. Після розбирання оглядають бокові поверхні шліців, різьбу та гладкі посадкові ділянки. Викришені чи заокруглені крайки, задири, тріщини й значне спрацювання є підставою оцінити потребу в заміні. Типові причини пошкоджень — перевантаження, перекіс деталей, тривала робота з люфтом або порушення мащення. Водночас сторонній звук може походити від опор чи іншої частини приводу, тому одного шуму для висновку недостатньо.

Як перевірити відповідність

Зіставте новий і демонтований вали за загальною довжиною, кількістю та профілем шліців. Виміряйте зовнішній діаметр шліцьової частини, довжину зачеплення, діаметри гладких шийок і відстані між буртиками. Перевірте розташування проточки, а на різьбовому кінці — діаметр, крок і довжину різьби. Для вимірювань обирайте поверхні без помітного спрацювання, інакше отриманий розмір може бути меншим за потрібний. Зняту деталь зручно залишити для порівняння до завершення складання.

Разом із валом огляньте шліци відповідної деталі, кріплення, підшипники та ущільнення, що з ним сполучаються. Якщо внутрішні шліци вже розбиті, заміна лише вала не усуне люфт: контакт залишиться нерівномірним, а нові крайки швидше зношуватимуться. Підшипники із заїданням або надмірним люфтом, пошкоджені ущільнення та кріплення зі зіпсованою різьбою замінюють за станом. Невідповідність посадкових розмірів не виправляють сильнішим затягуванням: це може пошкодити різьбу та додатково навантажити опори.

Монтаж без перекосів

Роботу починають із заглушеним двигуном, унеможлививши випадкове ввімкнення приводу. Під час розбирання зберігають послідовність шайб, втулок і фіксаторів, якщо вони є в механізмі. Посадкові місця очищають та оглядають, після чого встановлюють вал за порядком складання, наведеним у керівництві техніки. Не забивайте його ударами по різьбі чи шліцах. Якщо посадка потребує зусилля, його прикладають відповідною оправкою до потрібної поверхні, не передаючи ударів через підшипник.

Після складання перевіряють надійність фіксації та обертання без заклинювання у передбаченому конструкцією режимі. Першу коротку перевірку проводять без робочого навантаження. Стукіт, биття, тугий хід або підтікання біля ущільнення потребують зупинки та перевірки встановлення. Точний збіг посадкових ділянок і шліців дає змогу зібрати з'єднання без примусового підганяння та зберегти потрібну довжину зачеплення.
