Гільза циліндра двигуна мотоблока 175N (7 к.с., Ø75.00) AMG

Гільза циліндра для двигуна мотоблока 175N із позначенням потужності 7 к.с. та діаметра Ø75.00 — 75 мм. AMG збережено в позначенні деталі. Гільза розміщується в блоці двигуна й утворює поверхню, вздовж якої рухаються поршень і поршневі кільця. Її стан впливає на компресію, витрату мастила та роботу поршневої групи.

Будова та зношування

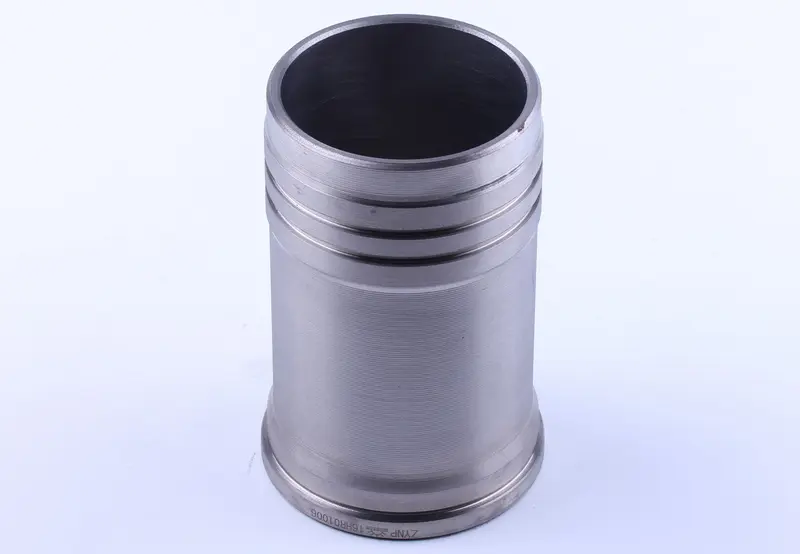

Це порожнистий циліндричний корпус із виступним торцевим буртом і кільцевими проточками зовні. Для правильної посадки потрібен збіг усіх приєднувальних розмірів. Однаковий діаметр циліндра ще не означає, що гільза підійде до блока: значення мають довжина, зовнішній профіль і геометрія опорного бурта.

Стан гільзи перевіряють, коли двигун важко запускається, втрачає компресію, витрачає більше мастила або димить. Такі прояви не вказують лише на гільзу, тому її заміну обґрунтовують оглядом і вимірюваннями. На внутрішній поверхні шукають задири, тріщини та помітну сходинку біля межі ходу кілець. Окремо вимірюють зношення за висотою та овальність, які не завжди можна визначити під час звичайного огляду.

До пошкоджень циліндра призводять перегрів, недостатнє змащування та абразивні частинки, що потрапляють усередину. Причину потрібно усунути, інакше нова гільза також швидко зношуватиметься. Разом із нею оглядають поршень і кільця: подряпини на поршні, пошкоджені канавки або зношені кільця впливають на результат ремонту навіть після відновлення поверхні циліндра.

Як перевірити відповідність

• Зіставте позначення двигуна та розмір циліндра з установленою поршневою групою.
• Порівняйте загальну довжину, зовнішні посадочні діаметри, розташування й форму проточок.
• Перевірте діаметр і товщину опорного бурта, форму торців та посадочне місце в блоці.
• Виміряйте поршень і визначте потрібний зазор між ним та гільзою за вимогами до двигуна.

Знята деталь допомагає звірити форму, проте її зношений отвір не варто використовувати як єдиний зразок розміру. Діаметр перевіряють вимірювальним інструментом у кількох перерізах і напрямках. Вільний рух поршня від руки не показує, чи відповідає зазор нормі. Також з'ясовують, чи не встановлювали під час попереднього ремонту поршень ремонтного розміру: від цього залежить підбір пари.

Заміна та перевірка посадки

Стару гільзу виймають відповідним пристосуванням, зберігаючи посадочні поверхні блока. Перед монтажем очищають місце встановлення й оглядають опорну ділянку. Нову гільзу встановлюють за процедурою для двигуна, без перекосу та ударів по краях. Перевіряють посадку бурта і положення торця відносно площини блока. Неправильне положення може порушити ущільнення стику з головкою.

Під час складання контролюють стан поршня, зазори поршневих кілець і готують ущільнення та прокладки, передбачені конструкцією. Поверхню циліндра змащують відповідно до вимог складання двигуна. Замалий зазор між поршнем і гільзою загрожує задирами та заклинюванням, завеликий — втратою компресії й підвищеною витратою мастила. Після складання перевіряють, чи вільно переміщується поршень, а початкову роботу двигуна проводять у режимі, передбаченому після ремонту поршневої групи.
