Маховик (обгінна муфта) Active у зборі AMG

Маховик (обгінна муфта) Active у зборі AMG — деталь механізму запуску двигуна. Під час пуску обгінна муфта передає обертання, а коли двигун набирає оберти й випереджає привід стартера, забезпечує вільний хід. Справний механізм має передавати пускове зусилля без проковзування та заклинювання. Виконання у зборі призначене для заміни зібраної деталі.

Будова та призначення

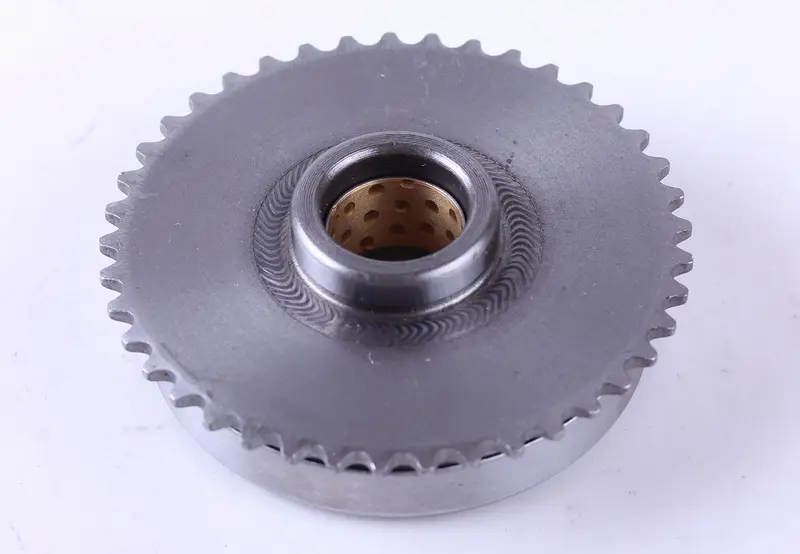

Круглий корпус має зубчастий вінець уздовж зовнішнього краю, центральну маточину, що виступає над площиною, та втулку в посадковому отворі. Через зубчасте зачеплення деталь працює з пусковим приводом, а центральна посадка задає її положення на валу. Тому для підбору потрібен збіг не лише зовнішньої форми. Профіль зубців, висота маточини та глибина посадки впливають на те, як деталь розташується відносно сусідніх шестерень.

Ознаки несправності

Обгінну муфту перевіряють, якщо стартер обертається, а двигун прокручується уривками або залишається нерухомим. Інші приводи для огляду — удари під час зачеплення, скрегіт, заїдання та відчутний люфт. Такі прояви потребують перевірки пускового механізму, оскільки причина може бути й у сполучених деталях. Після розбирання оцінюють стан зубців, посадкового отвору та механізму вільного ходу. Відколи, значне зношення втулки чи пошкодження корпусу є підставами замінити пошкоджену деталь.

Як перевірити відповідність

Для Active порівняйте нову та зняту деталі за будовою і посадковими розмірами. Звірте зовнішній діаметр вінця, кількість і профіль зубців, діаметр отвору, загальну товщину та виступ маточини. Огляньте обидва боки: однакова передня частина ще не означає, що зворотний бік правильно сполучиться з механізмом. Напрямки блокування та вільного обертання перевіряють за попередньою справною деталлю або документацією двигуна.

Зверніть увагу на спосіб фіксації на валу й розташування упорних поверхонь. Під час розбирання збережіть послідовність шайб, втулок і дистанційних деталей — від них залежить положення муфти після монтажу. Невідповідна товщина чи виступ маточини зміщують зачеплення, а помилка в діаметрі отвору створює люфт або унеможливлює встановлення. Різний профіль зубців може спричинити шум і швидке зношення сусідньої шестерні, навіть якщо механізм вдалося зібрати.

Заміна та контроль

Роботу починають, унеможлививши випадковий запуск двигуна. Знімають деталі, що закривають доступ, фіксують порядок кріплень і застосовують придатний інструмент для демонтажу. Посадкові поверхні очищають, перевіряють на задири та сліди зношення. Поруч варто оглянути шестерні пускового приводу, вал, опорні втулки й деталі фіксації. Якщо залишити пошкоджене сполучення, нова муфта також може швидко зноситися; потребу в заміні сусідніх деталей визначають за їхнім станом.

Під час складання дотримуються орієнтації муфти, послідовності упорних деталей і вимог двигуна щодо змащування та затягування кріплень. Посадку не підганяють ударами по зубчастому вінцю. Перш ніж закрити механізм, перевіряють відсутність перекосу й заїдання, правильне зачеплення та роботу вільного ходу і блокування у відповідних напрямках. Після складання проводять коротку перевірку запуску. Скрегіт або удари — причина зупинити двигун і ще раз перевірити монтаж.
