Маховик (обгонная муфта) Active в сборе AMG

Маховик (обгонная муфта) Active в сборе AMG — деталь механизма запуска двигателя. Обгонная муфта передаёт вращение при пуске и обеспечивает свободный ход, когда двигатель начинает вращаться быстрее привода стартера. От её исправности зависит, будет ли пусковое усилие доходить до двигателя без проскальзывания и заедания. Исполнение в сборе предназначено для замены собранной детали.

Конструкция и работа

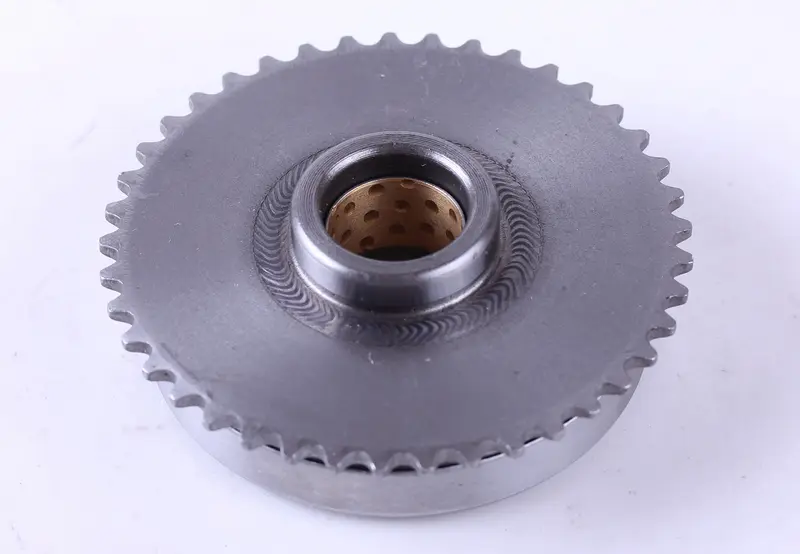

Деталь имеет круглый корпус с зубчатым венцом по наружному краю, выступающую центральную ступицу и втулку в посадочном отверстии. Зубья участвуют в зацеплении пускового привода, а центральная посадка определяет положение детали на валу. При подборе имеют значение не только наружный контур, но и профиль зубьев, вылет ступицы и глубина посадки: внешне близкие детали могут занимать разное положение относительно соседних шестерён.

Когда нужна замена

Повод проверить обгонную муфту — стартер вращается, но двигатель проворачивается с перебоями или не проворачивается вовсе. Также внимания требуют удары при зацеплении, скрежет, заедание и заметный люфт. Эти признаки сами по себе не определяют причину неисправности: при разборке проверяют зацепление, состояние посадки и работу механизма свободного хода. Сколотые зубья, выраженная выработка втулки и повреждения корпуса служат основаниями для замены повреждённой детали.

Что сверить при подборе

Для Active сопоставьте снятую деталь с новой по конструкции и присоединительным размерам. Проверьте наружный диаметр венца, количество и профиль зубьев, диаметр центрального отверстия, общую толщину и выступ ступицы. Учитывайте форму обеих сторон: совпадения лицевой части недостаточно, если обратная сторона иначе сопрягается с механизмом. Направление блокировки и свободного хода сверяют с прежней исправной деталью либо документацией двигателя.

Отдельно сравните способ фиксации на валу и расположение упорных поверхностей. Сохраните порядок шайб, втулок и дистанционных деталей при разборке, чтобы правильно проверить посадку замены. Ошибка по толщине или вылету смещает зацепление; неподходящее отверстие приводит к люфту либо мешает установке. Несовпадение зубьев может вызвать шум и ускоренный износ сопряжённых деталей даже тогда, когда узел удалось собрать.

Установка и проверка

Замену выполняют при исключённом случайном запуске двигателя. Снимают мешающие доступу детали, отмечают порядок крепежа и используют подходящий инструмент для демонтажа. Посадочные поверхности очищают и осматривают на задиры. Одновременно проверяют соседние шестерни пускового привода, вал, опорные втулки и фиксирующие детали: повреждённое сопряжение способно быстро испортить новую муфту. Изношенные сопряжённые детали заменяют по результатам осмотра.

При сборке соблюдают ориентацию детали, порядок упорных элементов и требования двигателя к смазке и затяжке. Не подгоняют посадку ударами по зубчатому венцу. До закрытия механизма проверяют, что деталь установлена без перекоса, зацепление не заедает, а свободный ход и блокировка работают в предусмотренных направлениях. После сборки выполняют короткую проверку запуска; при скрежете или ударах двигатель останавливают и повторно проверяют установку.
