Реле зарядки Active VDK

Реле зарядки Active — регулятор напруги системи заряджання мопеда. Воно утримує напругу в межах, передбачених системою, щоб акумулятор заряджався під час роботи двигуна. Несправний регулятор може спричинити недостатнє заряджання або надмірну напругу. Для заміни потрібна деталь, що відповідає підключенню та електричним параметрам техніки: самої подібності корпусів для правильного вибору замало.

Корпус та охолодження

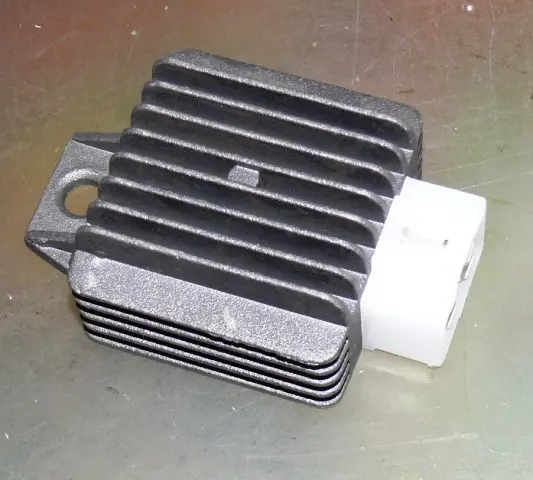

Реле має прямокутний корпус із вираженими ребрами, світлий роз’єм збоку та кріпильний виступ з отвором. Ребра збільшують площу відведення тепла, яке утворюється під час роботи регулятора. Навколо встановленої деталі залишають простір для охолодження. Не варто обмотувати корпус ізоляційною стрічкою, закривати утеплювачем або притискати до нього джгут проводів. Забруднення між ребрами заважає відводити тепло, тому корпус і місце його кріплення тримають чистими.

Ознаки несправності

Перевірка реле потрібна, якщо акумулятор постійно втрачає заряд під час користування мопедом, яскравість світла помітно залежить від обертів або часто перегорають лампи. Перегрів акумулятора також може бути пов’язаний із порушенням регулювання. Проте такі прояви можливі й через поганий контакт, пошкоджені дроти, несправний генератор чи сам акумулятор. Підставою для заміни має бути перевірка напруги заряджання за вимогами до конкретного мопеда.

Як перевірити відповідність

Зіставте роз’єми старого та нового реле: форму колодки, напрямні, фіксатор, кількість і розташування контактів. Обов’язково звірте призначення виводів зі схемою підключення. Колодки можуть з’єднуватися механічно, але мати різне розведення контактів. Орієнтуватися лише на колір дротів також недостатньо. Номінальна напруга й схема роботи регулятора мають відповідати системі заряджання техніки.

Перевірте розташування кріпильного отвору, габарити корпусу та доступне місце для колодки. Після закріплення реле не повинно стояти з перекосом, а проводка — натягуватися чи різко згинатися біля роз’єму. Неправильно підібрані електричні параметри або переплутані виводи можуть призвести до відсутності заряджання, перегріву проводів і пошкодження підключених приладів. Випадково підібраний перехідник не забезпечує правильного з’єднання контактів.

Заміна та контроль роботи

Зупиніть двигун і від’єднайте акумулятор у послідовності, визначеній посібником до техніки. Звільніть фіксатор роз’єму та зніміть колодку, тримаючи її за корпус, без ривків за дроти. Огляньте відповідну частину роз’єму на проводці: потемніння, окислення й ослаблені контакти вказують на потребу усунути погане з’єднання. Оплавлену колодку та пошкоджені клеми замінюють, інакше вони можуть знову нагріватися після встановлення нового реле.

Закріпіть регулятор на штатному місці, вставте колодку до фіксації та переконайтеся, що дроти не торкаються гарячих або рухомих деталей. Під’єднавши акумулятор, перевірте заряджання на режимах, зазначених у посібнику, зокрема з увімкненим освітленням. Якщо напруга залишається поза допустимими межами, перевірте підключення та причину відхилення. Послідовна перевірка допоможе уникнути повторної заміни справної деталі.
