Реле зарядки Active VDK

Реле зарядки Active — регулятор напряжения системы зарядки мопеда. Оно поддерживает напряжение в пределах, предусмотренных системой, чтобы аккумулятор получал заряд при работающем двигателе. Неисправность регулятора может приводить как к недозаряду, так и к чрезмерному напряжению. Поэтому при замене подбирают деталь с подходящими подключением и электрическими параметрами, а не только с похожим корпусом.

Конструкция и отвод тепла

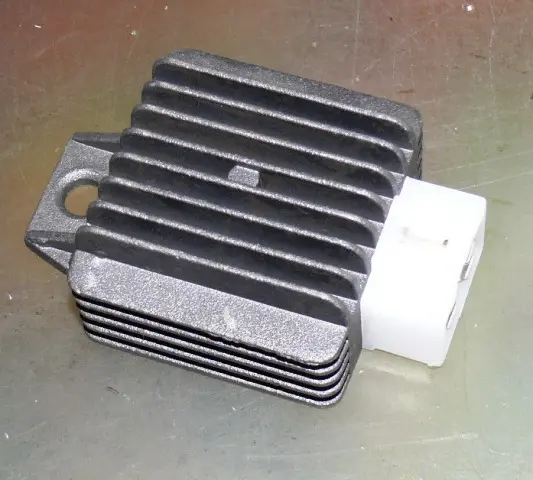

У реле прямоугольный корпус с выраженными рёбрами, светлый разъём сбоку и крепёжный выступ с отверстием. Рёбра увеличивают поверхность для отвода тепла, которое выделяется при работе регулятора. При установке вокруг корпуса сохраняют свободное пространство: его не стоит закрывать утеплителем, обматывать изолентой или прижимать к нему проводку. Грязь между рёбрами ухудшает охлаждение, поэтому место крепления и сам корпус содержат в чистоте.

Когда требуется замена

Повод проверить реле — аккумулятор регулярно разряжается во время эксплуатации, яркость освещения заметно меняется с оборотами либо лампы часто перегорают. Перегрев аккумулятора также может сопровождать нарушение регулирования. Эти признаки не доказывают неисправность именно реле: похожие симптомы возникают при плохих контактах, повреждении проводки, неисправности аккумулятора или генератора. Решение о замене принимают после проверки напряжения зарядки по требованиям конкретного мопеда.

Что сверить при подборе

Сравните снятое реле с заменой по форме разъёма, расположению его направляющих и фиксатора, числу и расположению контактов. Отдельно проверьте назначение выводов по схеме подключения: совпадение колодок ещё не означает одинаковую распиновку. Цвет проводов сам по себе тоже не подтверждает правильность соединения. Номинальное напряжение и схема работы регулятора должны соответствовать системе зарядки техники.

Проверьте положение крепёжного отверстия, габариты корпуса и пространство для подключения колодки. Реле должно закрепляться без перекоса, а провода — подходить к разъёму без натяжения и резких перегибов. Ошибка в распиновке или электрических параметрах может вызвать отсутствие зарядки, перегрев проводов и повреждение подключённых приборов. Попытка установить деталь через случайно подобранный переходник не решает вопрос соответствия выводов.

Установка и проверка

Заглушите двигатель и отключите аккумулятор в порядке, указанном в руководстве техники. Отсоединяйте колодку за корпус, освободив фиксатор, без рывков за провода. После снятия реле осмотрите ответный разъём: потемневшие, окисленные или ослабленные контакты требуют устранения причины плохого соединения. Оплавленную колодку и повреждённые клеммы заменяют, иначе нагрев может повториться уже с новым регулятором.

Закрепите реле в штатном месте, подключите разъём до фиксации и убедитесь, что проводка не касается горячих и подвижных деталей. После подключения аккумулятора проверьте зарядку на режимах, предусмотренных руководством, включая работу с включённым освещением. Если напряжение остаётся вне допустимых пределов, продолжать замену деталей наугад не стоит: нужно проверить подключение и найти причину отклонения.
