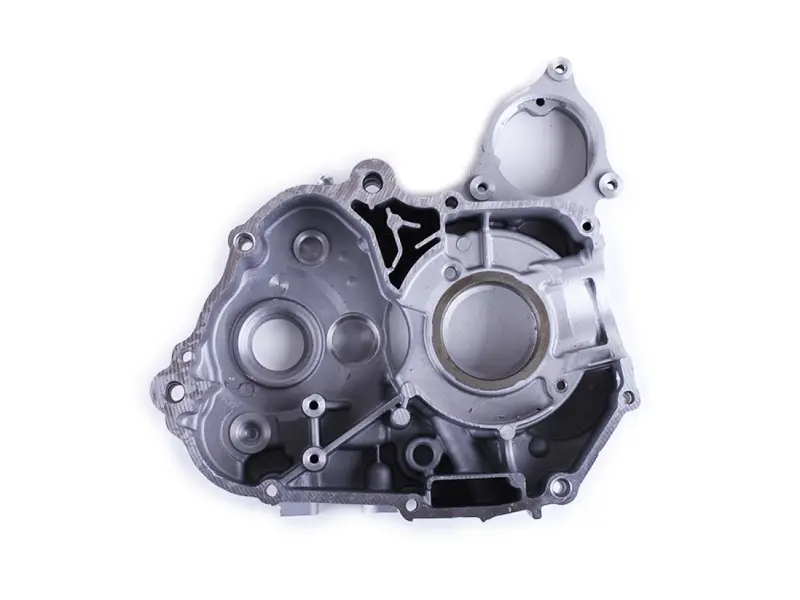

Картер левый Active (152FMH), под подшипник (AL) AMG

Левый картер Active (152FMH) под подшипник — корпусная часть двигателя, которая служит опорой для внутренних деталей и соединяется с ответной половиной картера. Исполнение под подшипник учитывают при подборе: посадочное гнездо должно соответствовать устанавливаемому подшипнику. Обозначения изделия — (AL) AMG. Такой картер нужен при повреждении корпуса или его посадочных мест, когда замена уплотнения либо подшипника уже не устраняет причину неисправности.

Конструкция и причины замены

В корпусе предусмотрены круглые посадочные гнёзда, внутренние рёбра и крепёжные отверстия по контуру. Плоскость соединения с другой половиной участвует в герметизации двигателя, а состояние гнёзд влияет на правильное положение валов. Трещина, скол у крепления или повреждение привалочной поверхности могут привести к утечке масла и нарушению сборки. Если посадочное место разбито, новый подшипник не получает необходимой фиксации, поэтому замена только самого подшипника проблему не решает.

Поводом проверить картер становятся следы масла на стыке, повреждённая резьба, трещины после удара и ослабленная посадка подшипника. Шум и люфт требуют разборки и проверки: они могут возникать как из-за корпуса, так и из-за износа сопряжённых деталей. Решение о замене принимают по состоянию гнёзд, креплений и плоскостей, а не по одному звуку двигателя. Особое внимание уделяют участкам, где подшипник проворачивался или корпус ранее ремонтировали.

Что сверить при подборе

Сопоставьте снятую левую половину с новой по форме контура, расположению крепёжных отверстий, посадочным местам подшипников и местам установки уплотнений. Проверьте глубину и диаметр гнёзд измерительным инструментом, а также положение отверстий под направляющие и проходов для масла. Одного совпадения общего силуэта недостаточно: различия внутри корпуса могут помешать установке валов или соединению половин. Учитывайте именно исполнение под подшипник и конструкцию разобранного двигателя.

Особенности установки

Замена картера требует разборки двигателя и переноса внутренних деталей. До сборки очищают сопрягаемые поверхности от остатков уплотнения, проверяют ответную половину, направляющие и резьбовые отверстия. Подшипники и сальники осматривают на износ, прокладки подбирают по месту соединения. Детали с повреждёнными посадочными поверхностями не стоит переносить без проверки: они могут быстро повредить новый корпус. Способ герметизации стыка выбирают по требованиям к конкретному двигателю.

Подшипник устанавливают без перекоса, передавая усилие на кольцо, которое входит в посадочное гнездо. Половины картера должны соединяться при правильном положении валов и направляющих; стягивать болтами перекошенную сборку нельзя. Крепёж затягивают в установленной для двигателя последовательности и с предусмотренным моментом. До запуска проверяют свободное вращение механизма и отсутствие заеданий, после сборки — герметичность стыков. Ошибка в подборе корпуса или посадке подшипника может вызвать перекос валов, ускоренный износ и повторную разборку двигателя.
