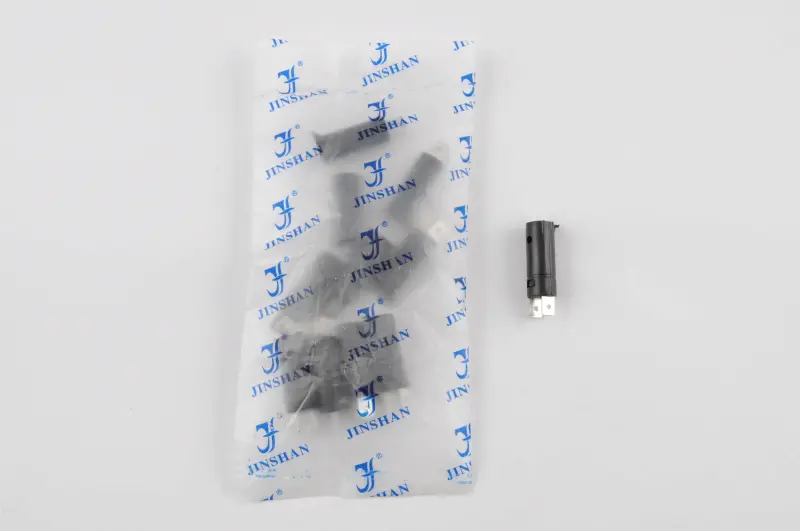

Кінцевий вимикач важеля гальма L-21 JS, міні, без дротів

Кінцевий вимикач важеля гальма L-21 JS

Компактний вимикач призначений для керування стоп-сигналом від гальмівного важеля мопеда або іншої мототехніки з відповідним посадковим місцем. Під час переміщення важеля його натискний механізм змінює стан контактів, після чого задній ліхтар отримує команду ввімкнути сигнал гальмування. Таке розташування забезпечує реакцію стоп-сигналу безпосередньо на дію водія важелем.

Призначення та конструкція

Модель L-21 JS має мініатюрне виконання та постачається без приєднаних дротів. На корпусі є рухома натискна частина, що взаємодіє з важелем, а підключення здійснюється до контактних виводів вимикача. Деталь встановлюють у штатному місці біля гальмівного важеля. Для правильної роботи мають значення не лише електричне з'єднання, а й положення корпусу відносно важеля: механічний вплив повинен відбуватися вільно, без перекосу, заклинювання та постійного тиску на кнопку.

Справний кінцевик забезпечує чітку зміну стану стоп-сигналу під час натискання й відпускання важеля. Заміна може знадобитися, якщо ліхтар не засвічується від важеля, залишається ввімкненим після його відпускання або спрацьовує нестабільно. Перед заміною варто також перевірити лампу, роз'єми та проводку, адже подібні ознаки виникають і через поганий контакт поза самим вимикачем.

Як підібрати L-21

Позначення «міні» та L-21 допомагають знайти потрібний варіант, проте для впевненого підбору слід зіставити деталь зі старим вимикачем і місцем монтажу. Однакове призначення ще не означає однакову посадку: у мототехніки можуть відрізнятися корпус тримача важеля, спосіб фіксації, положення натискної частини та виконання роз'ємів.

• Форма корпусу й посадка. Вимикач має входити у передбачене місце без доопрацювання тримача та без тиску на сусідні деталі.
• Розташування натискної частини. Звірте, у якій точці важіль діє на кнопку та чи залишається в неї вільний хід в обох положеннях.
• Контактні виводи. Перевірте форму, розташування й орієнтацію клем відносно штатної проводки; дроти до складу цієї позиції не входять.
• Габарити. Порівняйте загальну довжину корпусу, товщину й виступну частину зі знятою деталлю, оскільки точні розміри для цієї позиції не заявлені.
• Логіка спрацьовування. До остаточного складання переконайтеся, що обраний вимикач вмикає ліхтар саме під час дії на гальмівний важіль і вимикає його після відпускання.

Установлення та перевірка роботи

Монтаж виконують за вимкненого запалювання. Старий кінцевик від'єднують від штатної проводки, запам'ятовуючи розташування клем і положення корпусу, після чого встановлюють L-21 без примусового згинання виводів. З'єднання повинні триматися щільно, а проводку слід прокласти так, щоб поворот керма й рух важеля не натягували її та не притискали до рухомих деталей.

Після встановлення кілька разів плавно натисніть і відпустіть важіль. Кнопка має рухатися без заїдання, корпус — залишатися нерухомим, а стоп-сигнал — вмикатися та гаснути повторювано. Далі перевірте роботу за різних положень керма. Якщо ліхтар горить постійно або реагує з пропусками, перевірте посадку корпусу, хід натискної частини та якість контакту на клемах до початку експлуатації.

L-21 JS підходить як ремонтна деталь тоді, коли штатному місцю відповідають його мініатюрний корпус, спосіб механічного впливу та контактне виконання без дротів. Підбір за знятим зразком допомагає уникнути помилки між зовні подібними кінцевиками й відновити коректну реакцію стоп-сигналу на гальмівний важіль.
