Блоки кнопок керма ИЖ нового зразка HORZA, пара

Блоки кнопок керма ИЖ нового зразка HORZA — пара пультів для керування функціями мотоцикла з керма. Вони потрібні для заміни пошкоджених корпусів, несправних кнопок або перемикачів, що вже не спрацьовують чітко. Виконання нового зразка має значення для підбору: крім назви мотоцикла, потрібно звірити кріплення, розташування клавіш і підключення зі знятими пультами.

Будова пультів

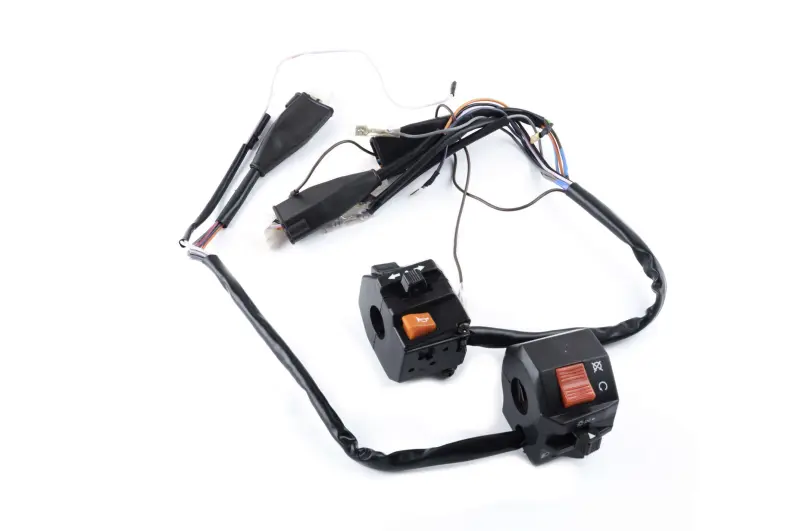

Пара складається з двох окремих блоків для встановлення з обох боків керма. Чорні корпуси мають отвори під кермо, кнопки та перемикачі, від них відходять проводи з роз’ємами. На одному блоці є помаранчева кнопка із символом звукового сигналу, на іншому — червоний перемикач. Джгути мають зовнішню оболонку. Під час монтажу їх прокладають без затискання під кріпленням, залишаючи достатньо свободи для повороту керма.

Форма й положення пульта впливають на зручність керування. До клавіш має бути легко дотягуватися пальцями, а корпус не повинен заважати руху важеля або поверненню ручки газу. Тому розташування блоків перевіряють разом із сусідніми органами керування ще до остаточного затягування кріплень.

Ознаки несправності

Кнопка, що западає, перемикач без чіткої фіксації та тріщини біля кріплення — приводи перевірити стан пульта. Якщо функція вмикається лише після кількох натискань або зникає під час повороту керма, варто оглянути контакти й проводи на виході з корпусу. Волога та бруд погіршують контакт, а постійне згинання може пошкодити провід. Водночас причина відмови іноді міститься у з’єднувальній колодці чи проводці мотоцикла, тому їх перевіряють до заміни блоків.

Як підібрати пару

• Порівняйте посадку на кермі, місця кріплення та відстань до рукояток і важелів. Корпус повинен ставати без перекосу й не обмежувати рух сусідніх деталей.
• Звірте кількість клавіш, положення перемикачів, позначення біля них і призначення контактів.
• Перевірте форму роз’ємів, кількість і розташування контактів. Самого збігу кольорів проводів недостатньо для правильного підключення.
• Порівняйте довжину джгутів і напрямок їхнього виходу. З’єднання мають залишатися доступними, а проводи — не натягуватися на крайніх положеннях керма.

Заміна та контроль роботи

Перед демонтажем вимикають живлення мотоцикла й фіксують розташування з’єднань та шлях прокладання джгутів. Роз’єми роз’єднують, тримаючи за корпуси, а не за проводи. Поруч оглядають відповідні колодки, тримачі проводки та ізоляцію біля рульової колонки. Пошкоджені з’єднувачі й захист проводів потребують відновлення: новий пульт не усуне несправність, яка залишилася в місці підключення.

Блоки спочатку виставляють у зручне положення, прокладають джгути штатним шляхом і під’єднують контакти за схемою мотоцикла. Кріплення затягують рівномірно, без надмірного зусилля. Після складання кермо повертають до упору в обидва боки, перевіряють вільний рух проводів, натискання кнопок і роботу перемикачів у кожному положенні. Помилка в розташуванні контактів може спричинити відмову функцій або коротке замикання. Занадто натягнутий джгут з часом пошкоджується, навіть якщо одразу після встановлення все працює.
