Стартер ручний у зборі для мотоблока та бензогенератора 188F (9/13Hp, D-215mm) AMG

Ручний стартер у зборі для мотоблока та бензогенератора з двигуном 188F прокручує двигун під час запуску. Коли ви тягнете рукоятку, шнур обертає котушку, а механізм зачеплення передає зусилля двигуну. Після відпускання шнур має змотатися всередину. Стартер у зборі використовують для заміни механізму з пошкодженим кожухом, несправним поверненням шнура або зношеним зачепленням.

Будова та ознаки несправності

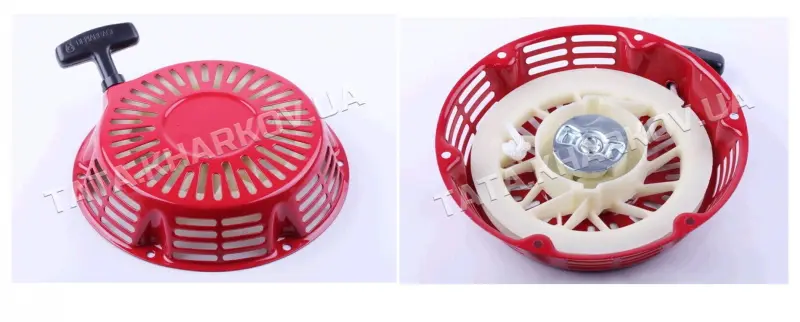

Круглий червоний кожух має прорізи та отвори для кріплення по краю. Назовні виведена чорна тягова рукоятка; з боку двигуна розташовані світла котушка й центральна частина механізму зачеплення. Зібраний стартер встановлюють цілком, без переставляння внутрішніх деталей зі старого. Його зачеплення повинно відповідати чашці на двигуні, інакше зусилля від шнура не передаватиметься належним чином.

Справний механізм витягується без заклинювання, підхоплює двигун і повертає шнур до кожуха. Якщо рукоятка рухається вільно, а двигун не прокручується, перевіряють зачеплення. Повільне змотування, зависання рукоятки, ривки та скрегіт також є приводом оглянути стартер. Окрему увагу приділяють тріщинам біля кріплень і деформації кожуха. Коли стартер нормально прокручує двигун, але той не заводиться, причину потрібно шукати окремо від механізму ручного запуску.

Як перевірити відповідність

D-215mm означає діаметр 215 мм. Зіставте цей розмір зі знятою деталлю та перевірте форму посадки. Збіг зовнішнього діаметра ще не означає, що стартер стане на місце: значення мають глибина кожуха, розташування кріплень і відстань до відповідної частини на двигуні.

• Порахуйте кріпильні отвори та порівняйте відстані між ними.
• Звірте глибину корпусу й те, наскільки центральний механізм виступає з внутрішнього боку.
• Перевірте форму зачеплення та відповідної чашки, щоб уникнути прослизання або тертя після монтажу.
• Порівняйте напрямок виходу шнура: рукояткою має бути зручно користуватися, без контакту шнура із сусідніми деталями.

Заміна стартера

Двигун перед роботою зупиняють, дають йому охолонути та унеможливлюють випадковий запуск. Запам’ятайте орієнтацію старого кожуха й виходу шнура, після чого зніміть кріплення та стартер. Очистьте місце прилягання, огляньте чашку зачеплення, отвори й болти. Зношені краї відповідної чашки можуть спричиняти прослизання нового механізму, тому її стан варто перевірити до складання. Пошкоджені болти замінюють.

Новий кожух повинен рівно прилягати до місця встановлення. Спочатку наживіть усі кріплення, переконайтеся у відсутності перекосу й лише тоді затягуйте їх рівномірно, дотримуючись вимог двигуна. Не намагайтеся підтягнути невідповідний корпус болтами: це може деформувати кожух і затиснути механізм. За вимкненого запуску плавно потягніть шнур, перевірте підхоплення та повне повернення рукоятки.

Якщо після монтажу з’явилися скрегіт, заїдання або вільний хід без прокручування, перевірте посадку та відповідність зачеплення. Під час користування спершу вибирайте вільний хід до відчутного опору, а тоді робіть ривок. Не витягуйте шнур до жорсткого упору й повертайте рукоятку під контролем руки. Це зменшує ударні навантаження на шнур, його кріплення та місце виходу з кожуха.
