Ручка стартера мотоблока 177F/188F з мотузкою (DB) AMG

Ручка стартера з мотузкою для мотоблока з двигуном 177F/188F потрібна для ручного запуску. Потягнувши за неї, оператор через шнур і механізм стартера прокручує колінчастий вал. Таку деталь замінюють, коли руків’я пошкоджене або мотузка зношена, а решта механізму запуску справна. Позначення товару — (DB) AMG.

Як працює ручка зі шнуром

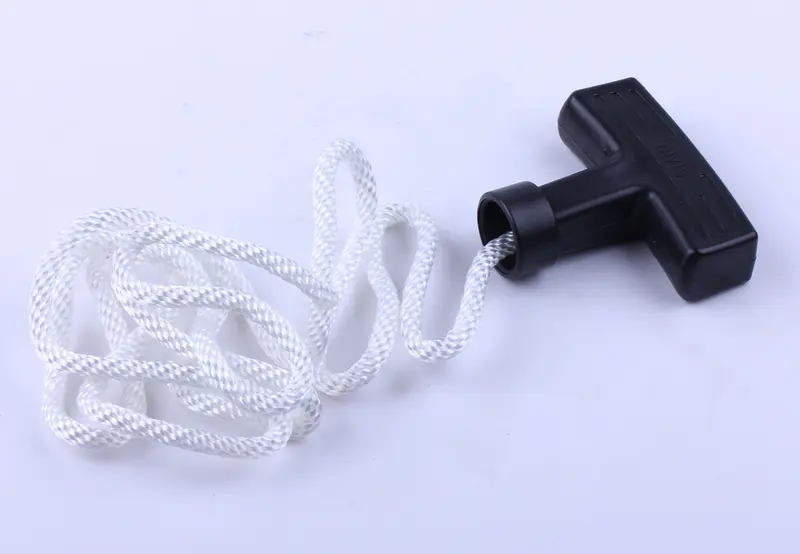

Чорне Т-подібне руків’я з’єднане з білою плетеною мотузкою, яка проходить крізь отвір у його центральній частині. Поперечину охоплюють пальцями під час запуску. Шнур розмотується зі шківа та передає зусилля механізму стартера, а після відпускання зворотна пружина змотує його всередину. Ручка залишається біля виходу з корпусу, готова до наступного запуску.

Приводом для заміни руків’я є тріщини навколо отвору, зламана поперечина або пошкодження місця, де тримається кінець мотузки. Шнур варто перевіряти по всій доступній довжині. Розпушення плетіння, надрізи й потоншення свідчать про зношення та підвищують імовірність обриву під час ривка. Найбільше уваги потребують ділянки біля ручки та напрямної корпусу: там мотузка постійно згинається й треться.

Як підібрати заміну

Зіставте зі знятим руків’ям форму захвату, його розмір, отвір для мотузки та спосіб фіксації її кінця. Пальцям має вистачати місця для зручного захвату. Коли шнур змотаний, ручка повинна правильно спиратися на напрямну стартера. Кріпильний вузол має залишатися у призначеному для нього заглибленні, не прослизати крізь отвір і не заважати тримати руків’я.

Діаметр і робочу довжину мотузки добирають за штатним шнуром та будовою шківа. Надто товста мотузка може затискатися в напрямній або не вкладатися в канавку. Надто тонка гірше утримується в кріпленні й може швидше пошкоджуватися на ділянках тертя. Зайва довжина заважає повному змотуванню, а закороткий шнур обмежує хід ручки. Якщо стара мотузка обірвалася, під час порівняння врахуйте частину, що залишилася всередині стартера, і довжину, потрібну для вузлів.

Встановлення та контроль

Заміну виконують на зупиненому двигуні, який уже охолов, попередньо унеможлививши випадковий запуск. Перед розбиранням запам’ятовують напрямок намотування та розташування кріплень. Якщо потрібно зняти стартер, шків утримують від неконтрольованого обертання, оскільки зворотна пружина може бути натягнута. Попередній натяг виставляють відповідно до інструкції саме цього стартера.

Шнур протягують крізь штатну напрямну й ручку, фіксують передбаченим конструкцією способом та намотують на шків без перехрещення витків. Разом із заміною оглядають вихідну втулку, краї отворів і канавку шківа. Пошкоджена напрямна чи задирки швидко перетруть нову мотузку, тому усунення причини зношення так само потрібне, як і заміна самого шнура.

Зібраний механізм перевіряють кількома плавними витягуваннями. Мотузка має проходити вільно, повністю змотуватися та міцно триматися з обох кінців. Під час повернення ручку притримують, щоб вона не била по корпусу. Провисання або неповне втягування шнура потребує перевірки намотування та зворотного механізму. Якщо причина у пружині чи заклинюванні шківа, нове руків’я саме по собі не відновить нормальну роботу стартера.
