Бендикс стартера мотоблока 175F/180F (7/8 к.с.) AMG

Бендикс стартера для мотоблока з двигуном 175F/180F (7/8 к.с.) AMG передає обертання від стартера до зубчастого вінця маховика під час пуску. Шестерня входить у зачеплення з вінцем і допомагає прокрутити двигун. Коли мотор починає працювати, обгінний механізм дає йому змогу обертатися швидше за привід стартера, не розкручуючи стартер слідом за маховиком. Справний бендикс потрібен для впевненого прокручування двигуна без прослизання приводу.

Будова та ознаки зношення

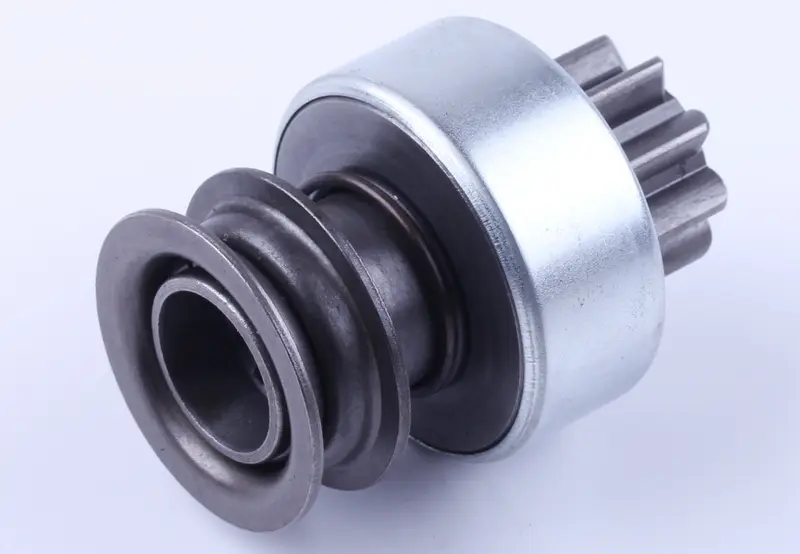

Бендикс має приводну шестерню й циліндричний корпус муфти. На протилежному боці розташована частина з кільцевою канавкою, через яку механізм увімкнення переміщує привід. Кожна з цих ділянок має відповідати стартеру: зубці працюють із вінцем маховика, посадкова частина з’єднується з валом, а канавка взаємодіє з механізмом переміщення.

Перевірити бендикс варто, коли стартер обертається, але не прокручує двигун, зачеплення відбувається не щоразу або під час пуску чути скрегіт і удари. Типові причини заміни — зношені чи сколоті зубці, проковзування муфти, заїдання приводу та відчутний люфт на посадці. Подібні прояви можливі й через пошкоджений вінець або неповний хід шестерні. Тому разом із бендиксом оглядають деталі, з якими він працює, а повторних запусків зі скреготом уникають: вони посилюють пошкодження зубців.

Як перевірити відповідність

Основний орієнтир для підбору — знята деталь і конструкція встановленого стартера. Самого позначення двигуна може бути недостатньо, особливо якщо стартер уже міняли. Порівняйте кількість зубців, зовнішній діаметр і ширину шестерні, повну довжину бендикса та розташування кільцевої канавки. Перевірте також діаметр посадки й профіль внутрішнього з’єднання з валом. Схожа зовнішня форма ще не означає, що привід стане на місце та правильно працюватиме.

Зважайте на напрямок роботи обгінної муфти та хід шестерні під час увімкнення. Невідповідна довжина може залишити зубці в неповному зачепленні або завадити поверненню приводу. Помилка в підборі шестерні спричиняє удари, шум і зношення вінця маховика. Для вимірювання використовуйте неушкоджені ділянки старого бендикса: сколи й виробіток змінюють розміри та можуть збити з пантелику під час порівняння.

Заміна та перевірка

До зняття стартера від’єднайте акумулятор. Розбираючи привід, запам’ятайте послідовність шайб, втулок і стопорних деталей. Огляньте вал, механізм переміщення та зубці вінця маховика. Зношені втулки, пошкоджені зубці або слабка фіксація можуть скоротити строк служби нового бендикса, тому несправні суміжні деталі замінюють. Посадкову поверхню очистьте від забруднень, не залишаючи на ній подряпин і задирок.

Встановіть бендикс у належному положенні та закріпіть передбаченим для стартера способом. Не набивайте його на вал ударами й не підточуйте зубці для припасування. Якщо деталь не сідає, повторно перевірте посадку та відповідність приводу. Змащуйте лише ті місця, які передбачені інструкцією до стартера; заливати обгінну муфту мастилом не потрібно. Після складання перевірте вільний рух, повернення та фіксацію бендикса. Під час пробного пуску шестерня має входити в зачеплення без скреготу й виходити з нього після запуску двигуна.
