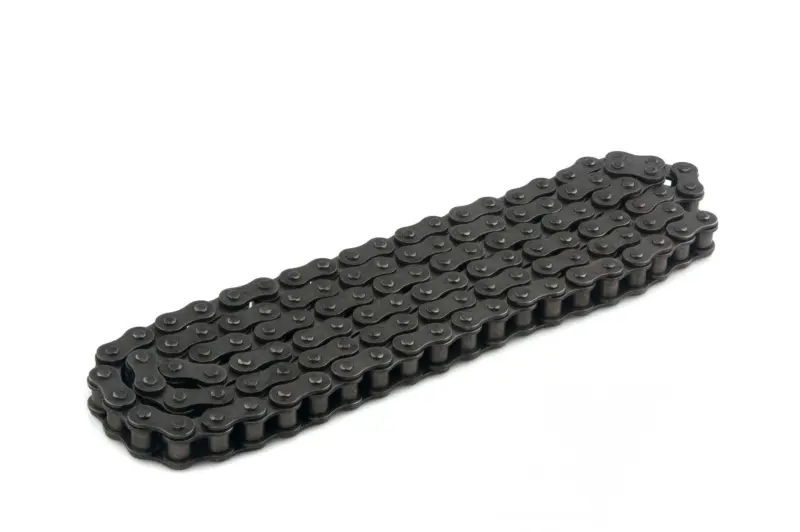

Ланцюг привідний 428-116L для Zongshen ZS125/150J, Suzuki KATANA 125

Ланцюг привідний 428-116L для Zongshen ZS125/150J та Suzuki KATANA 125

Передає обертальний момент від ведучої зірки на заднє колесо мотоцикла і належить до витратних деталей приводу: ресурс у нього обмежений, а від стану ланцюга залежать плавність розгону, навантаження на вторинний вал і швидкість спрацювання зірок. Типорозмір 428, довжина 116 ланок. Виконання роликове, без гумових ущільнювальних кілець у шарнірах, пластини та ролики мають темне захисне покриття.

Що означає типорозмір 428

Індекс 428 задає крок і ширину ланцюга за міжнародним стандартом. Крок дорівнює 12,7 мм (пів дюйма), діаметр ролика — 8,51 мм, внутрішня ширина між пластинами — близько 7,9 мм, діаметр пальця — 4,46 мм. Ця геометрія жорстко пов’язана з профілем зубців зірок 428-ї серії. Ланцюг іншого кроку, наприклад 420 чи 520, фізично не стане на штатні зірки, навіть якщо кількість ланок збігається. Тому під час підбору спершу звіряють типорозмір за маркуванням зірок або за документацією до мотоцикла, і лише потім довжину.

Довжина 116 ланок і посадка на місце

116 ланок — заводська довжина для Zongshen ZS125J і ZS150J, а також для Suzuki KATANA 125 зі стандартною передавальною парою 15 зубців спереду та 42 позаду. Якщо зірки не змінювали, ланцюг стає на місце і лишає нормальний запас регулювання: повзуни натягувачів задньої осі не виходять у крайнє положення, геометрія маятника зберігається, а провисання виставляється за інструкцією без хитрощів. Коли передавальні числа переробили під іншу динаміку, кількість ланок перераховують заново: більша задня зірка або менша ведуча потребують іншої довжини, а вкорочувати ланцюг можна лише парною кількістю ланок, щоб зберегти чергування внутрішніх і зовнішніх пластин.

Коли час міняти привід

Заміна потрібна, коли ланцюг витягнувся понад допуск і вже не натягується навіть за повністю висунутої осі, провисає ділянками, має тугі чи закушені ланки, сліди іржі в шарнірах. Непрямі ознаки — хрускіт і ривки під час рушання, стукіт по заспокоювачі, збите провисання вже за пару сотень кілометрів пробігу. Ланцюг і зірки працюють у парі та спрацьовуються разом: витягнутий ланцюг швидко зрізає профіль зубців, а спрацьовані зірки із загостреними, загнутими в один бік зубцями за короткий пробіг псують новий ланцюг. Якщо зубці вже набули гачкуватої форми, привід міняють комплектом.

Характеристики

• Тип: привідний роликовий ланцюг мотоцикла
• Типорозмір: 428
• Кількість ланок: 116
• Крок: 12,7 мм
• Діаметр ролика: 8,51 мм
• Ширина між внутрішніми пластинами: близько 7,9 мм
• Виконання: без сальникових кілець, із захисним покриттям пластин і роликів
• Застосування: Zongshen ZS125J та ZS150J, Suzuki KATANA 125 й інша мототехніка зі штатним приводом 428 на 116 ланок

Перед установленням зірки очищають від старого мастила та абразиву, перевіряють затягування ведучої зірки й посадку заднього колеса. Ланцюг надівають без перекосу, з’єднувальну ланку орієнтують так, щоб розріз пружинного фіксатора дивився проти напрямку руху. Після монтажу виставляють провисання за інструкцією до мотоцикла й обробляють ланцюг мастилом для ланцюгових приводів: суха робота в пилюці зношує шарніри швидше за будь-який пробіг.
