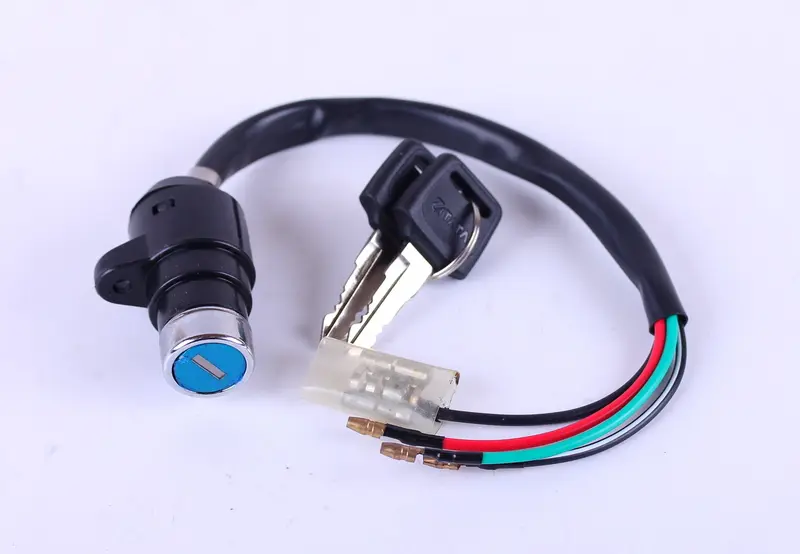

Замок запалювання Alpha AMG голий, 4 дроти, 2 ключі

Замок запалювання Alpha AMG (голий)

Саме через нього вмикається запалювання на мопедах родини Alpha та споріднених моделях із китайськими двигунами малої кубатури: поворот ключа подає живлення на систему запалювання й прилади, а зворотний поворот глушить мотор. Позначка «голий» стосується комплектації — покупець отримує сам корпус замка з косою дротів і ключами, без монтажної площадки, кронштейна та додаткових циліндрів для кришки бака й сидіння. Такий варіант беруть для ремонту, коли кріплення на рамі та решта запірної фурнітури цілі, а замінити треба лише замок, що відпрацював своє, без переплати за повний набір.

Конструкція та підключення

Корпус циліндричний і компактний, із поворотною шторкою, що прикриває замкову щілину. На стоянці просто неба в отвір не набивається пил і не затікає вода, тож механізм довше провертається м’яко й не закисає до наступного сезону. Збоку виконано вушко під штатне кріплення, а з корпуса виходить чотирижильна коса в спільній обплетці. Жили зібрані в чотириконтактну колодку, їхні кінці виведені під звичні пласкі клеми, які стикуються з відповідною частиною джгута без паяння та скруток. Кольори дротів — чорний, червоний, зелений і біло-чорний, як у типовій схемі проводки мопедів Alpha і Delta. У комплекті два ключі класичного борідкового профілю: один залишається робочим, другий варто одразу відкласти як запасний.

Переваги

• Поворотна шторка захищає замкову щілину від бруду та вологи — циліндр менше закисає, коли техніка стоїть надворі або зимує в неопалюваному приміщенні.
• Готова коса з чотириконтактною колодкою з’єднується зі штатним джгутом без паяння, тому заміна займає кілька хвилин і не потребує переробки проводки.
• Два ключі в комплекті: запасний можна тримати окремо від зв’язки й не залишитися без ходу, якщо основний загубиться.

Як підібрати заміну

• Зніміть старий замок і порівняйте діаметр та довжину циліндра, а також розташування кріпильного вушка — посадка на рамі має повторюватися точно.
• Перерахуйте жили: тут їх чотири й одна чотириконтактна колодка. На техніку з дво- або тридротовим замком ця позиція стає лише з переробкою з’єднання.
• Звірте кольори дротів зі знятою косою: збіг розцвітки дає змогу підключитися за штатною схемою, не прозвонюючи все заново.
• Оцініть довжину коси — дроти мають вільно діставати до відповідної колодки джгута й не натягуватися при повному повороті керма.

Коли замок міняють

Приводом стають і механічні, і електричні несправності. Ключ провертається вхолосту, заходить із зусиллям або не повертається у вихідне положення; циліндр розбитий після спроби зламу; загублені всі ключі; контакти підгоріли й перестали тримати навантаження. Окрема типова картина — мопед глухне на нерівностях або запалювання зникає, щойно поворухнути косу: найчастіше причиною є перелом жили біля виходу з корпуса чи окислений контакт у колодці. Замінити деталь повністю в таких випадках швидше й надійніше, ніж відновлювати стару.

Встановлення

Перед роботою зніміть мінусову клему з акумулятора, роз’єднайте колодку старого замка, звільніть кріплення та демонтуйте деталь. Новий замок стає на штатне місце, колодка стикується з джгутом до клацання, а коса прокладається вздовж рами подалі від випускної системи та рухомих частин кермової групи і фіксується хомутами. Після складання перевірте роботу ключа в обох положеннях: із вимкненим запалюванням двигун не запускається, з увімкненим з’являється живлення приладів і мотор заводиться штатно.

Позиція знадобиться і як планова заміна зношеного замка, і як ремонтне рішення після спроби викрадення, і як запасна деталь у майстерню, де регулярно обслуговують мопеди Alpha та однотипну техніку.
