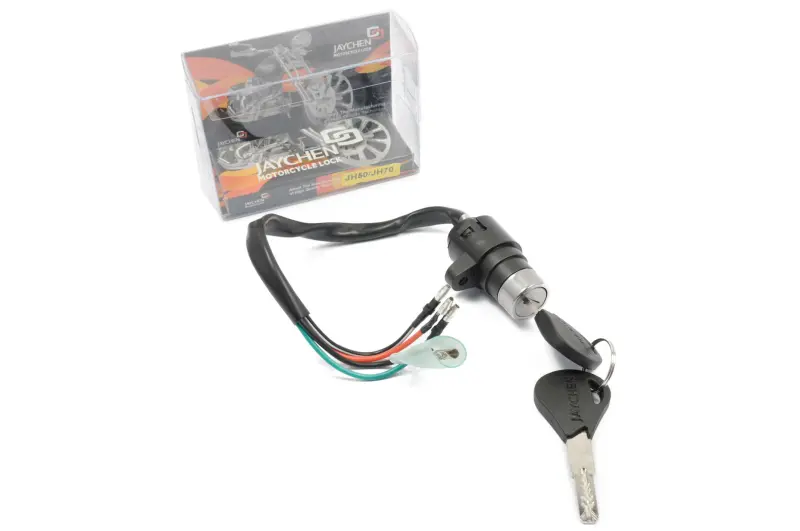

Замок запалювання (голий) Delta JAYCHEN

Замок запалювання JAYCHEN для Delta у виконанні «голий» вмикає та вимикає запалювання поворотом ключа. Усередині поєднані механізм під ключ і контактна частина, а назовні виведені дроти для підключення до проводки мопеда. Для заміни потрібні відповідна посадка корпусу та правильна схема контактів: лише збіг зовнішньої форми не забезпечує належної роботи запуску й зупинки двигуна.

Будова та призначення

Коли ключ повертається, контакти всередині замка змінюють стан і дозволяють або припиняють роботу запалювання за схемою мопеда. Сам замок іскру не створює. Конструкція має циліндричну частину під ключ, корпус із кріпильними елементами та джгут дротів. Під час добору варто зіставити посадкову частину, розташування кріплень і спосіб приєднання до проводки.

Ознаки несправності

Замок перевіряють, коли ключ заїдає, повертається надто туго або нечітко фіксується в потрібному положенні. Інший характерний прояв — запалювання вмикається лише після ворушіння ключа. Зношення механізму може спричинити збільшений люфт, а бруд і волога — порушення контакту. Дроти біля виходу з корпусу також потребують уваги: надлом у цьому місці іноді проявляється перебоями під час руху джгута.

Перш ніж міняти замок, огляньте клеми, з’єднання та ізоляцію поруч. Поганий зовнішній контакт може давати ті самі симптоми, і новий замок сам по собі цього не виправить. Зношений або зігнутий ключ теж ускладнює роботу механізму. Не намагайтеся провернути його силою: уламок ключа всередині додасть окрему проблему до початкової несправності.

Як підібрати деталь

Зіставте новий замок зі знятим за формою та розмірами посадкової частини, місцями кріплення й доступом до ключа після монтажу. Корпус має ставати на штатне місце без перекосу. Перевірте напрямок виходу та довжину джгута: він повинен діставати до місця підключення без натягу, залишаючи дротам достатньо свободи під час повороту керма.

Далі порівняйте кількість дротів, виконання наконечників або роз’єму та призначення контактів за схемою вашої техніки. Не орієнтуйтеся лише на кольори ізоляції: однаковий колір не завжди означає однакове підключення. Потрібно звірити, які контакти з’єднуються в кожному положенні ключа. Невідповідна схема може перешкоджати запуску, не давати заглушити двигун ключем або спричинити коротке замикання.

Монтаж і контроль роботи

Заміну виконують зі знеструмленою проводкою; за наявності акумулятора від’єднують його мінусову клему. До демонтажу запам’ятайте або зафіксуйте підключення та прокладання дротів. Роз’єднайте контакти, звільніть кріплення й вийміть старий корпус, не тягнучи за джгут. Новий замок установіть рівно та під’єднайте після перевірки відповідності контактів.

Прокладайте дроти без різких перегинів, подалі від гарячих поверхонь і ділянок, де їх може затиснути облицювання. Разом із замком огляньте кріплення, захисні втулки, клеми та відповідні з’єднання проводки. Пошкоджену ізоляцію й ослаблені контакти слід усунути до подавання живлення. Після складання перевірте хід ключа, фіксацію положень, увімкнення та вимкнення запалювання. Поверніть кермо в обидва боки й переконайтеся, що джгут не натягується та не зачіпає сусідні деталі.
