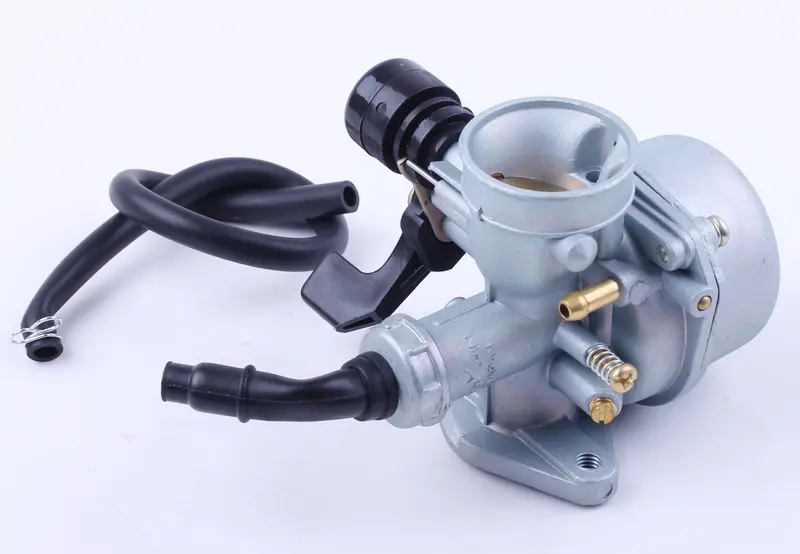

Карбюратор Delta 70 AMG для мопеда

Карбюратор Delta 70 AMG

Карбюратор готує паливно-повітряну суміш для двигуна мопеда Delta 70, і саме від його стану залежать легкий пуск, рівні оберти холостого ходу та впевнена тяга з низів. Коли мотор заводиться через раз, глухне на прогріві, «чхає» під час відкриття газу або помітно побільшав апетит до пального, заміна вузла в зборі виходить швидшою й надійнішою за перебирання зношеного корпусу з розробленими посадковими місцями.

Будова та принцип роботи

Корпус відлитий з алюмінієвого сплаву й поєднує поплавкову камеру, дифузор та вертикальний дросель циліндричного типу. Дросель піднімається тросом від ручки газу і відкриває прохід повітря, а пальне надходить через жиклери та дозується залежно від положення заслінки. Рівень у поплавковій камері утримує поплавковий механізм з голчастим клапаном: щойно камера заповнена, він перекриває подачу й не дає двигуну переливати.

Збоку розміщено важіль ручного збагачувача. На холодному пуску він збагачує суміш просто на карбюраторі, без прокладання окремого тросика до керма, а після прогріву повертається у вихідне положення одним рухом пальця. Поруч виведено два регулювальні гвинти з поворотними пружинами — гвинт якості суміші та упор дроселя: ними виставляють стійкі оберти холостого ходу, не знімаючи карбюратор з двигуна. Штуцер подачі пального, дренаж поплавкової камери та вентиляційні патрубки розташовані за звичною для цього типорозміру схемою, тому шланги під'єднуються штатно.

Переваги

• Важіль ручного збагачувача на корпусі — холодний мотор запускається без зайвої метушні й без додаткового троса на кермі.
• Гвинт якості суміші та упор дроселя — холостий хід і відгук на газ налаштовуються просто на мопеді за кілька хвилин.
• Литий алюмінієвий корпус — жорстка посадка на шпильках впускного патрубка та стабільне затягування фланця без жолоблення.
• Дренажний гвинт поплавкової камери — відстій і старе пальне зливаються перед сезоном без зняття та розбирання вузла.

Що перевірити під час підбору

Звірте новий карбюратор зі знятим за кількома точками — цього достатньо, щоб деталь стала на місце без переробок:

• діаметр дифузора та внутрішній діаметр горловини під патрубок повітряного фільтра;
• міжцентрову відстань кріпильних отворів фланця й діаметр шпильок впускного колектора;
• тип збагачувача — важіль на корпусі чи привід під трос;
• бік, з якого виведено збагачувач і підходить трос газу;
• діаметр штуцера паливного шланга та посадку верхньої кришки під оболонку троса.

Встановлення та регулювання

Перед монтажем перекрийте паливний кран і зніміть старий карбюратор разом із прокладкою фланця. Посадкову площину колектора очистіть від залишків прокладки — підсмоктування повітря через нещільний стик дає плаваючі оберти, які потім марно намагаються лікувати гвинтами. Трос газу заводять у верхню кришку так, щоб дросель вільно ходив на всьому діапазоні повороту керма, а вільний хід ручки лишався невеликим.

Далі запустіть двигун, дайте йому прогрітися, виставте холостий хід упорним гвинтом, а гвинтом якості знайдіть положення з найрівнішими та найстійкішими обертами. Якщо мотор глухне під час скидання газу або димить уже прогрітим, регулювання повторюють маленькими кроками — по чверті оберта. Такий карбюратор варто тримати в запасі й тим, хто їздить щодня: замінити вузол у зборі на узбіччі простіше, ніж шукати причину в засмічених жиклерах.
