Карбюратор для Active 110 з краником

Карбюратор для Active 110 з краником

Карбюратор призначений для чотиритактних мопедів Active 110 із двигуном об’ємом 110 см³. Він дозує пальне й повітря, утворюючи суміш, яка надходить до впуску двигуна. Від стану та налаштування цього вузла залежать упевнений запуск, стабільність холостого ходу, реакція на поворот ручки газу й поведінка мотора під час зміни навантаження. Виконання з краником відповідає паливному компонуванню, у якому подавання бензину можна відкривати та перекривати безпосередньо на карбюраторі.

Призначення та конструкція

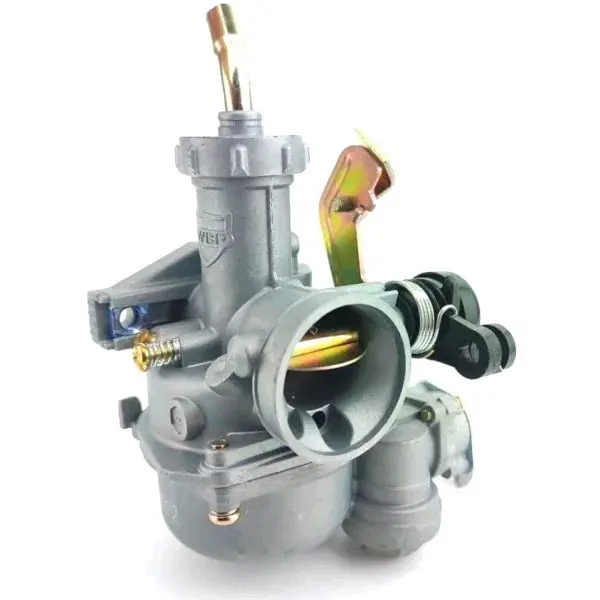

Конструкція містить корпус із круглим повітряним каналом, дросельну заслінку, поплавцеву камеру, штуцери, регулювальні гвинти та пружинний привід керування заслінкою. Поплавцева камера підтримує запас пального для подальшого дозування, а положення дросельної заслінки змінює кількість суміші, що надходить у двигун. Зворотна пружина допомагає механізму закриватися після відпускання ручки газу. Краник дає змогу припинити надходження бензину під час обслуговування карбюратора, паливного шланга чи інших деталей системи живлення.

Такий карбюратор обирають для відновлення штатного подавання пального на Active 110, коли старий корпус пошкоджений, заслінка або привід заїдають, з’єднання втратили герметичність чи очищення та регулювання попереднього карбюратора вже не забезпечують стабільного результату. Перед заміною варто виключити засмічення бака, фільтра та шланга, несправність свічки, підсмоктування повітря у впуску й порушення регулювання клапанів: подібні ознаки не завжди спричинені лише карбюратором.

Що перевірити під час підбору

Позначення Active 110 та однаковий об’єм двигуна самі по собі не виключають відмінностей між роками випуску й модифікаціями мопеда. Найнадійніше зіставити нову деталь зі знятим карбюратором та перевірити всю схему підключення.

• Тип двигуна: карбюратор розрахований на чотиритактну техніку Active 110 з об’ємом 110 см³.
• Посадка з боку двигуна: порівняйте форму з’єднання, його діаметр, розташування кріплення та вільний простір біля впускного патрубка.
• Підключення повітряного фільтра: перевірте зовнішній діаметр входу та спосіб фіксації патрубка, щоб з’єднання встановлювалося без перекосу.
• Привід газу: зіставте напрямок підведення троса, його наконечник, хід механізму та положення зворотної пружини.
• Паливна схема: переконайтеся, що потрібне саме виконання з краником, а розташування паливного штуцера й важеля відповідає компонуванню мопеда.
• Органи керування та шланги: порівняйте положення важелів, регулювальних гвинтів, дренажного й вентиляційного підключення.

Якщо старий карбюратор уже знято, доцільно виміряти обидва приєднувальні діаметри та основні відстані, а також перевірити, чи не впиратимуться важелі, трос і шланги в раму або сусідні деталі. Обирати карбюратор лише за зовнішньою схожістю не варто: відмінності в посадці чи приводі можуть завадити встановленню навіть деталей близького вигляду.

Установлення та підготовка до роботи

Перед монтажем очищають впускний патрубок і повітряний тракт, перевіряють стан ущільнень, паливного шланга та фільтра. Забруднення з бака або старого шланга здатні швидко потрапити до каналів установленого карбюратора. Деталь закріплюють без перекосу й надмірного зусилля, після чого приєднують трос газу та переконуються, що заслінка рухається вільно, повністю повертається й не зависає в усьому діапазоні ходу.

Шланги прокладають без заломів, натягу та контакту з гарячими чи рухомими частинами. Після відкриття краника потрібно перевірити з’єднання й поплавцеву камеру на відсутність витоку. До поїздки налаштовують вільний хід приводу, холостий хід і склад суміші відповідно до вимог конкретного двигуна. Точне регулювання виконують після прогрівання мотора; довільна зміна положення гвинтів та рівня пального може погіршити запуск і реакцію на газ.

Правильно зіставлений і налаштований карбюратор повертає Active 110 кероване подавання суміші в усьому використовуваному діапазоні обертів. Для впевненого вибору порівняйте зі старою деталлю посадку, привід, штуцери та виконання краника, а після встановлення обов’язково перевірте вільний рух механізму й герметичність усіх паливних з’єднань.
