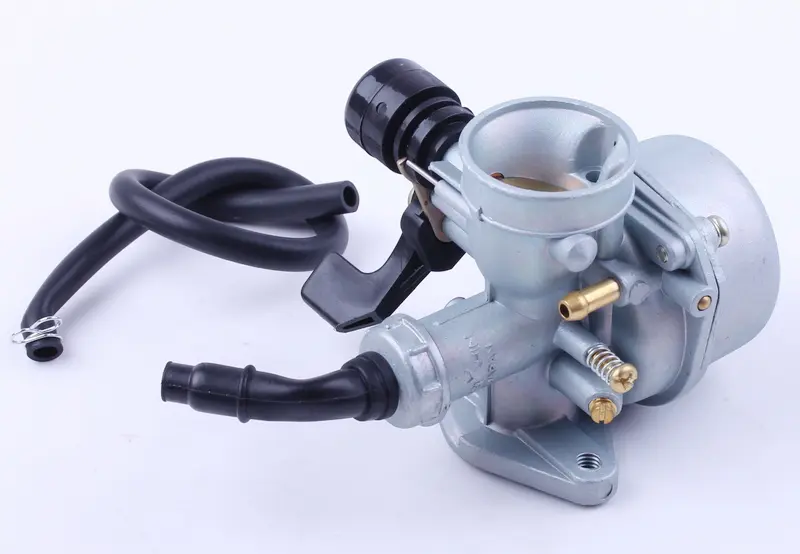

Карбюратор Delta 70 AMG для мопеда

Карбюратор Delta 70 AMG

Карбюратор готовит топливно-воздушную смесь для двигателя мопеда Delta 70, и от его состояния напрямую зависят лёгкий пуск, ровный холостой ход и отзывчивая тяга с низов. Если мотор стал заводиться через раз, глохнуть на прогреве, «чихать» при открытии газа или заметно прибавил в расходе, замена узла в сборе обычно оказывается быстрее и надёжнее, чем переборка изношенного корпуса с выработанными посадочными местами.

Как устроен и как работает

Корпус отлит из алюминиевого сплава и объединяет поплавковую камеру, диффузор и вертикальный дроссель цилиндрического типа. Дроссель поднимается тросом от ручки газа, открывая проход воздуха, а топливо подаётся через жиклёры и дозируется в зависимости от положения заслонки. Уровень в поплавковой камере удерживает поплавковый механизм с игольчатым клапаном: он перекрывает подачу, как только камера заполнена, и не даёт мотору переливать.

Сбоку установлен рычаг ручного обогатителя. При холодном пуске он обогащает смесь прямо на карбюраторе, без прокладки отдельного тросика к рулю, а после прогрева возвращается в исходное положение одним движением пальца. Рядом выведены два регулировочных винта с возвратными пружинами — винт качества смеси и упор дросселя: ими выставляют устойчивые обороты холостого хода, не снимая карбюратор с двигателя. Штуцер подачи топлива, дренаж поплавковой камеры и вентиляционные патрубки расположены по привычной для этого типоразмера схеме, поэтому шланги подключаются штатно.

Преимущества

• Рычаг ручного обогатителя на корпусе — холодный мотор запускается без лишней возни и без дополнительного троса на руле.
• Винт качества смеси и упор дросселя — холостой ход и отклик на газ настраиваются прямо на мопеде за пару минут.
• Литой алюминиевый корпус — жёсткая посадка на шпильках впускного патрубка и стабильная затяжка фланца без коробления.
• Дренажный винт поплавковой камеры — отстой и старый бензин сливаются перед сезоном без снятия и разборки узла.

Что проверить при подборе

Сравните новый карбюратор со снятым по нескольким точкам — этого достаточно, чтобы деталь встала без переделок:

• диаметр диффузора и внутренний диаметр горловины под патрубок воздушного фильтра;
• межцентровое расстояние крепёжных отверстий фланца и диаметр шпилек впускного коллектора;
• тип обогатителя — рычаг на корпусе или привод под трос;
• сторона, с которой выведен обогатитель и подходит трос газа;
• диаметр штуцера топливного шланга и посадка верхней крышки под оболочку троса.

Установка и настройка

Перед монтажом перекройте топливный кран и снимите старый карбюратор вместе с прокладкой фланца. Посадочную плоскость коллектора очистите от остатков прокладки — подсос воздуха через неплотный стык даёт плавающие обороты, которые потом безуспешно пытаются лечить винтами. Трос газа заводят в верхнюю крышку так, чтобы дроссель ходил свободно на всём диапазоне поворота руля, а свободный ход ручки оставался небольшим.

Дальше запустите двигатель, дайте ему прогреться и выставьте холостой ход упорным винтом, а винтом качества найдите положение с самыми ровными и устойчивыми оборотами. Если мотор глохнет при сбросе газа или дымит уже прогретым, регулировку повторяют небольшими шагами — по четверти оборота. Такой карбюратор стоит держать в запасе и тем, кто ездит на мопеде каждый день: заменить узел в сборе на обочине проще, чем искать причину в засорившихся жиклёрах.
