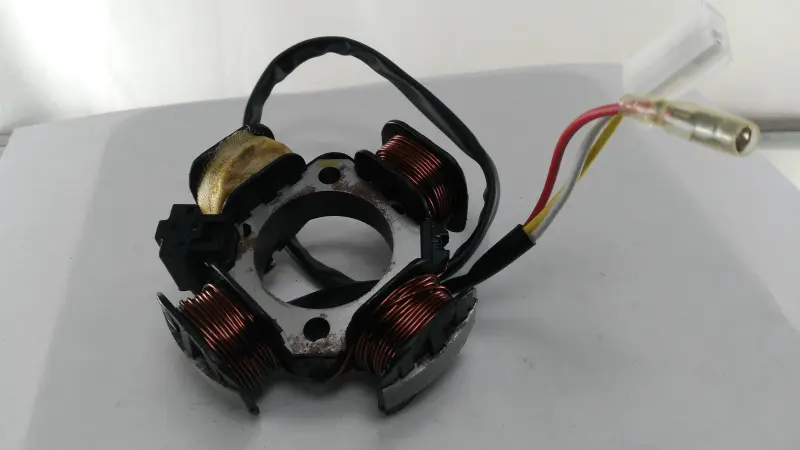

Статор генератора Suzuki AD50 (3+1 котушки) VDK

Статор генератора Suzuki AD50 (3+1 котушки) VDK — нерухома частина генератора, що працює разом із магнітним ротором. Під час обертання ротора в обмотках виникає струм для живлення електрообладнання скутера. Справний статор потрібен для належної роботи підключених споживачів. Обрив обмотки чи пошкодження виводів може порушити роботу генератора навіть тоді, коли сам ротор справний.

Будова та причини заміни

Котушки закріплені на спільній основі навколо центрального отвору. Позначення 3+1 допомагає розрізняти конструкцію під час добору. Основа має отвори для кріплення, назовні виведені дроти зі з'єднувальними контактами. Порівнюючи статор зі знятим, перевіряють не лише кількість котушок, а й їхнє розташування, обриси основи та напрямок виходу джгута.

Перевірити генератор варто, коли живлення працює з перебоями, акумулятор слабко заряджається або на виводах немає очікуваної напруги. Якщо обмотки також живлять запалювання, їхня несправність може спричинити складний запуск чи зникнення іскри. Однак такі симптоми бувають і через погані контакти, пошкоджену проводку або несправний регулятор, тому заміні має передувати перевірка.

Причинами заміни статора є підтверджений обрив чи замикання обмоток, руйнування ізоляції, обгорілі виводи та механічні пошкодження котушок. Потемнілу ізоляцію, сліди перегрівання й ослаблені з'єднання не залишають без уваги. Опір обмоток та стан їхньої ізоляції перевіряють за схемою і контрольними значеннями відповідного генератора. Орієнтуватися на довільні показники іншої конструкції не варто.

Як дібрати статор

• Зіставте форму основи, центральний отвір, кількість і розміщення кріпильних отворів.
• Перевірте розташування котушок 3+1 та простір, який вони займають під ротором.
• Порівняйте кількість дротів, тип контактів і призначення виводів за штатною схемою.
• Переконайтеся, що джгут можна прокласти без натягування та контакту з рухомими частинами.

Однакові кольори дротів ще не підтверджують правильність підключення: кожен вивід звіряють зі схемою. Контакти мають відповідати роз'ємам проводки, а основа — встановлюватися без підгинання чи розсвердлювання. Невідповідна геометрія може спричинити тертя об ротор. Помилка в підключенні здатна залишити споживачі без живлення або пошкодити пов'язані компоненти.

Монтаж і контроль роботи

Статор замінюють на зупиненому двигуні, попередньо від'єднавши акумулятор, якщо він є. Перед розбиранням позначають з'єднання та запам'ятовують маршрут джгута. Для доступу знімають деталі, що закривають генератор. Коли потрібно демонтувати ротор, застосовують відповідний знімач: спирати інструмент на котушки не можна. Посадочну поверхню очищають, а внутрішню частину ротора оглядають на наявність слідів тертя.

Кріплення затягують із зусиллям, передбаченим ремонтною документацією, дроти вкладають у штатні тримачі. Разом зі статором перевіряють стан контактів, захисних втулок та ущільнень знятої кришки; пошкоджені деталі замінюють. Джгут не повинен потрапити під кріплення чи край кришки. Після складання перевіряють, чи не зачіпає ротор статор, чи надійно з'єднані контакти та чи працює генератор за контрольною процедурою для цієї техніки.
