Бендикс стартера TD Z-11 для ZS/ZH1100 (15 к. с.)

Бендикс стартера TD Z-11 для двигуна ZS/ZH1100

Привід призначений для електричного стартера дизельних двигунів серії ZS/ZH1100 номінальною потужністю 15 к. с., які використовуються на мотоблоках і мототракторах. Під час запуску його шестерня входить у зачеплення із зубчастим вінцем маховика та передає обертання від стартера двигуну. Після початку самостійної роботи двигуна привід розмикає цей зв’язок, щоб маховик не розкручував стартер. Справний бендикс потрібний для чіткого зачеплення без холостого обертання електромотора.

Виконання Z-11 має шестерню на 11 зубців і 12 внутрішніх шліців. Ці параметри належать до головних ознак підбору: у зовні близьких приводів стартера можуть відрізнятися кількість зубців, шліцьова посадка, довжина, діаметр втулки та тип стартера. Деталь розрахована на двигуни ZS1100 і ZH1100; одного збігу за потужністю техніки недостатньо. Перед замовленням потрібно звірити серію двигуна, будову знятого приводу та розміри посадкових ділянок.

Призначення та конструкція

• Тип деталі: бендикс, тобто привід шестерні електричного стартера.
• Сумісна серія: дизельні ZS1100 і ZH1100 з водяним охолодженням.
• Номінальна потужність двигуна: 15 к. с.
• Шестерня: 11 зубців, позначення Z-11.
• З’єднання з валом стартера: 12 внутрішніх шліців.
• Сфера застосування: мотоблоки та мототрактори з відповідним двигуном і придатним електричним стартером.

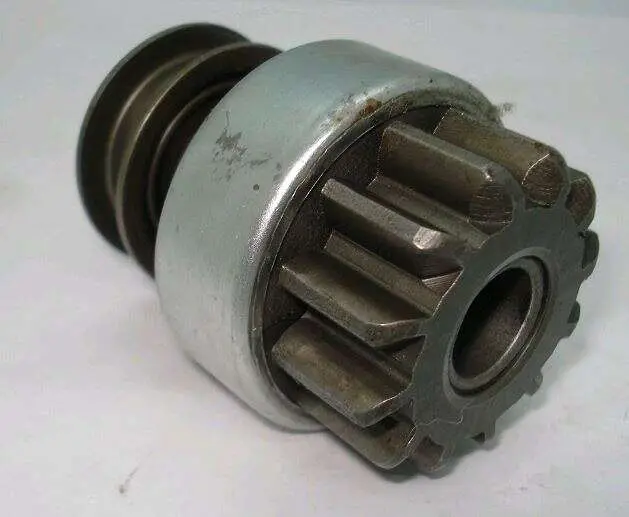

У конструкції поєднані ведуча шестерня, центральний посадковий отвір, циліндрична обойма та задня гвинтова частина. Така будова забезпечує осьове переміщення шестерні до вінця маховика й передавання крутного моменту лише на етапі пуску. Бендикс установлюється всередині стартера, тому його не можна підбирати як універсальну деталь лише за моделлю мотоблока: одна й та сама техніка різних років може комплектуватися стартерами з відмінною конструкцією.

Як перевірити сумісність перед купівлею

Спочатку зіставте позначення двигуна із ZS1100 або ZH1100 за документацією техніки. Далі порахуйте зубці на старому приводі: їх має бути 11. Окремо перевірте 12-шліцьову внутрішню посадку та тип стартера. Після цього порівняйте загальну довжину, діаметр втулки, діаметр шестерні й форму задньої частини зі знятою деталлю. Такий порядок особливо важливий, якщо стартер уже замінювали: установлений агрегат може не відповідати початковій комплектації конкретного мотоблока чи мототрактора.

Перед установленням огляньте вал стартера та зубчастий вінець маховика. Сколи, сильно заокруглені крайки зубців, заїдання приводу або помітний люфт потребують усунення причини, інакше новий бендикс може працювати некоректно. Після складання шестерня має вільно переміщуватися передбаченою траєкторією та повертатися без підклинювання. Послідовність розбирання стартера, розташування стопорних деталей і момент затягування кріплень потрібно брати із сервісної документації конкретного стартера; довільне переставляння шайб і пружин змінює роботу механізму.

Коли потрібна заміна

Перевірка приводу актуальна, якщо електростартер обертається, а маховик двигуна залишається нерухомим, зачеплення відбувається не щоразу або під час пуску чути повторюваний скрегіт. Такі прояви також можуть бути пов’язані з вінцем маховика, втягувальним механізмом, валом або самим стартером, тому перед заміною корисно оглянути весь механізм запуску. Якщо підтверджено зношення зубців, прослизання обгінного механізму чи заїдання осьового ходу, встановлення відповідного бендикса відновлює передавання обертання до двигуна.

Ця модель підходить для ремонту стартера техніки з двигуном ZS/ZH1100 за умови збігу Z-11, 12 внутрішніх шліців і посадкових розмірів. Точне порівняння зі знятою деталлю допомагає уникнути ситуації, коли привід формально відповідає серії двигуна, але не підходить до фактично встановленої версії стартера.
