Бендикс стартера TD Z-11 для ZS/ZH1100 (15 л.с.)

Бендикс стартера TD Z-11 для двигателя ZS/ZH1100

Привод предназначен для электрического стартера дизельных двигателей серии ZS/ZH1100 номинальной мощностью 15 л. с., которые применяются на мотоблоках и мототракторах. Во время запуска его шестерня входит в зацепление с зубчатым венцом маховика и передает вращение от стартера двигателю. После начала самостоятельной работы двигателя привод размыкает эту связь, чтобы маховик не раскручивал стартер. Исправный бендикс нужен для четкого зацепления без холостого вращения электромотора.

Исполнение Z-11 имеет шестерню на 11 зубьев и 12 внутренних шлицов. Эти параметры относятся к основным признакам подбора: у внешне близких приводов стартера могут различаться число зубьев, шлицевая посадка, длина, диаметр втулки и тип стартера. Деталь рассчитана на двигатели ZS1100 и ZH1100; совпадения только по мощности техники недостаточно. При заказе следует сверить серию двигателя, устройство снятого привода и размеры посадочных участков.

Назначение и конструкция

• Тип детали: бендикс, то есть привод шестерни электрического стартера.
• Совместимая серия: дизельные ZS1100 и ZH1100 с водяным охлаждением.
• Номинальная мощность двигателя: 15 л. с.
• Шестерня: 11 зубьев, обозначение Z-11.
• Соединение с валом стартера: 12 внутренних шлицов.
• Область применения: мотоблоки и мототракторы с соответствующим двигателем и подходящим электрическим стартером.

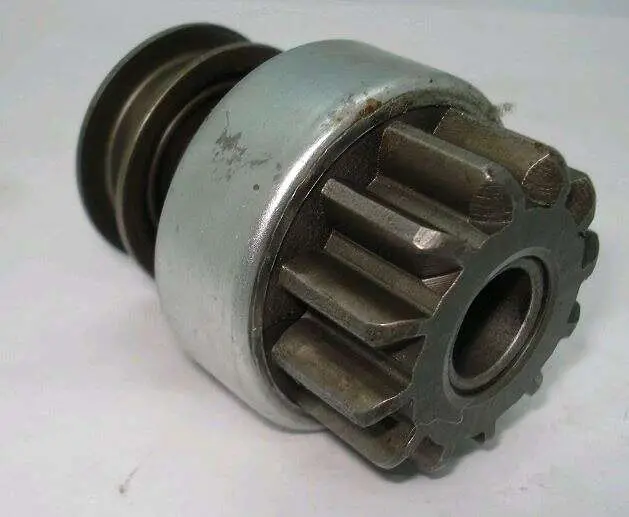

В конструкции объединены ведущая шестерня, центральное посадочное отверстие, цилиндрическая обойма и задняя винтовая часть. Такое устройство обеспечивает осевое перемещение шестерни к венцу маховика и передачу крутящего момента только на этапе пуска. Бендикс устанавливается внутри стартера, поэтому его нельзя подбирать как универсальную деталь исключительно по модели мотоблока: одна и та же техника в разных выпусках может комплектоваться отличающимися стартерами.

Как проверить совместимость перед покупкой

Сначала сопоставьте обозначение двигателя с ZS1100 или ZH1100 по документации техники. Затем посчитайте зубья на старом приводе: их должно быть 11. Отдельно проверьте 12-шлицевую внутреннюю посадку и тип стартера. После этого сравните общую длину, диаметр втулки, диаметр шестерни и форму задней части со снятой деталью. Такой порядок особенно важен, если стартер ранее менялся: установленный агрегат может не соответствовать исходной комплектации конкретного мотоблока или мототрактора.

Перед установкой осмотрите вал стартера и зубчатый венец маховика. Сколы, сильно закругленные кромки зубьев, заедание привода или заметный люфт требуют устранения причины, иначе новый бендикс может работать некорректно. После сборки шестерня должна свободно перемещаться по предусмотренной траектории и возвращаться без подклинивания. Порядок разборки стартера, расположение стопорных деталей и момент затяжки крепежа следует брать из сервисной документации конкретного стартера; произвольная перестановка шайб и пружин меняет работу механизма.

Когда требуется замена

Проверка привода актуальна, если электростартер вращается, а маховик двигателя остается неподвижным, зацепление происходит через раз или при пуске слышен повторяющийся скрежет. Подобные симптомы также могут быть связаны с венцом маховика, втягивающим механизмом, валом или самим стартером, поэтому перед заменой полезно осмотреть весь механизм запуска. Если подтверждены износ зубьев, проскальзывание обгонного механизма либо заедание осевого хода, установка подходящего бендикса восстанавливает передачу вращения к двигателю.

Эта модель подходит для ремонта стартера техники с двигателем ZS/ZH1100 при совпадении Z-11, 12 внутренних шлицов и посадочных размеров. Точная сверка снятой детали помогает избежать ситуации, когда привод формально соответствует серии двигателя, но не подходит к фактически установленной версии стартера.
