Электростартер для мотоблока 190N/195N (12/15Hp), 12V, Z-10, 75,00mm AMG-2

Электростартер для мотоблоков с двигателями 190N/195N (12/15Hp) вращает коленчатый вал при запуске. Его приводная шестерня входит в зацепление с венцом маховика и передаёт усилие от электродвигателя. После запуска привод должен выйти из зацепления. Обозначение 12/15Hp относится к двигателям техники, а не к мощности самого стартера.

Устройство и обозначения

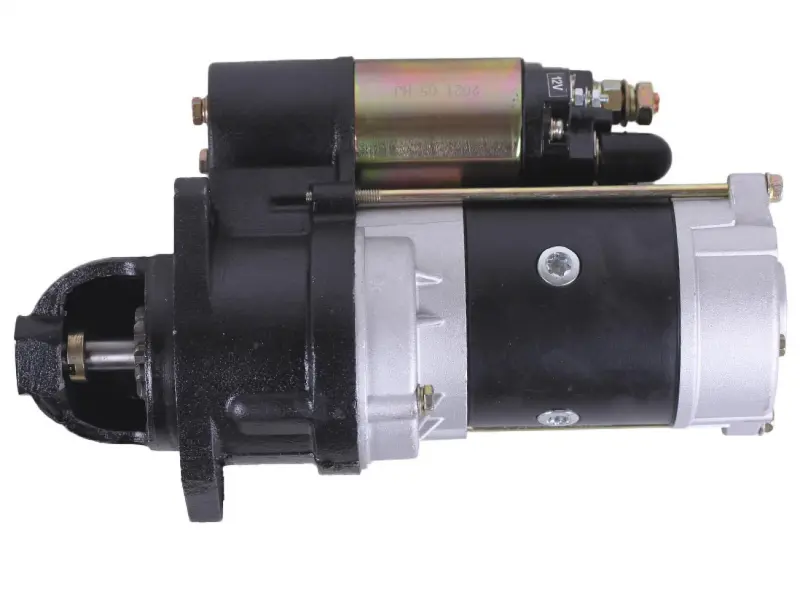

На корпусе расположено втягивающее реле с резьбовыми контактными выводами. Со стороны привода находится крепёжный фланец и выступающая часть корпуса, которая задаёт положение шестерни относительно маховика. На реле нанесена маркировка 12V — напряжение 12 В. При подборе её необходимо согласовать с напряжением системы запуска техники.

Обозначение Z-10 указывает на 10 зубьев приводной шестерни. Размерная запись 75,00mm также служит ориентиром при сопоставлении стартеров, но для проверки посадки нужны замеры соответствующих поверхностей снятой детали. Одного совпадения числа зубьев недостаточно: шестерня должна подходить к венцу по геометрии и правильно располагаться относительно него.

Когда требуется замена

Повод проверить стартер — медленное вращение двигателя, щелчки без прокручивания, периодические отказы запуска или вращение стартера без передачи усилия на маховик. Скрежет при включении может сопровождать износ шестерни либо неправильное зацепление. Такие симптомы также возникают при разряженной батарее, плохом контакте на клеммах и повреждении проводов, поэтому замена стартера должна следовать за проверкой питания и соединений.

Причиной неисправности самого стартера могут стать износ щёток, повреждение контактов реле, износ опор вала или привода. Продолжительные попытки запуска перегревают электродвигатель. Если привод не выходит из зацепления после пуска, дальнейшее включение нужно прекратить и выяснить причину: работа вместе с уже запущенным двигателем способна повредить стартер.

Что сверить при подборе

• Форму фланца, расположение крепёжных отверстий и посадочные поверхности.
• Количество и профиль зубьев, положение шестерни и вылет привода.
• Габариты корпуса и реле, чтобы стартер не упирался в соседние детали.
• Расположение контактных выводов, возможность подключения проводов без натяжения и напряжение системы запуска.

Сравнивайте новый стартер со снятым целиком, включая сторону привода. Несовпадение посадки или вылета может привести к неполному зацеплению, скрежету и повреждению зубьев. Крепёж не должен использоваться для принудительного втягивания корпуса в неподходящее посадочное место.

Установка и проверка

Перед снятием отключают аккумулятор, начиная с минусовой клеммы, и отмечают подключение проводов. После демонтажа очищают место крепления и осматривают доступные зубья венца маховика. Повреждённый венец может быстро испортить привод нового стартера. Одновременно проверяют наконечники проводов, изоляцию, соединение с массой и состояние крепежа.

Стартер устанавливают без перекоса и закрепляют с усилием, указанным в руководстве техники. Провода прокладывают без натяжения и контакта с подвижными деталями, защищают силовые выводы от случайного замыкания. После подключения аккумулятора выполняют короткую пробу: двигатель должен прокручиваться без скрежета, а стартер — отключаться после отпускания управления запуском.
