Ведуча шестерня запуску мотоблока 190N/195N, Z-21

Ведуча шестерня запуску для двигунів 190N/195N

Деталь призначена для пускового механізму мотоблочних двигунів із позначеннями 190N та 195N, що належать до класу 12/15 к. с. Ведуча шестерня приймає обертання від пускового приводу й через зубчасте зачеплення передає його суміжній шестерні. Така взаємодія допомагає провернути двигун під час запуску. Виконання Z-21 означає наявність 21 зовнішнього зубця.

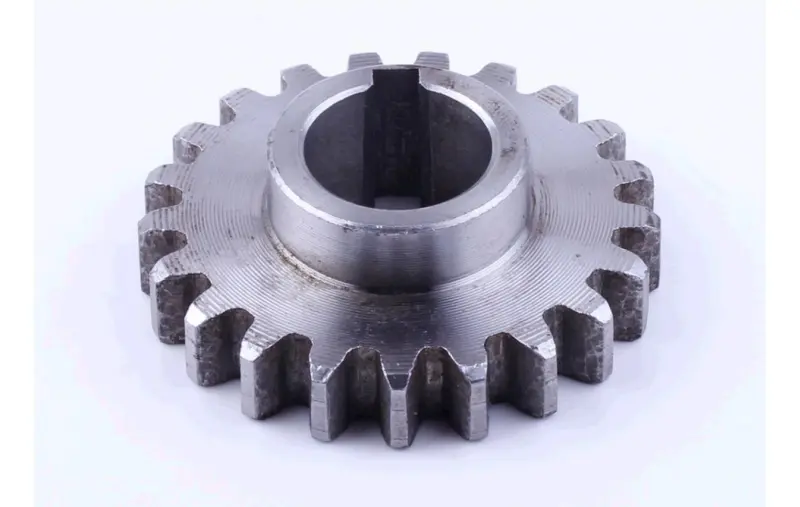

Шестерня має центральну маточину, круглий посадковий отвір і шпонковий паз. Паз забезпечує з’єднання з валом через шпонку та не дає деталі вільно прокручуватися відносно посадкового місця. Зовнішній ряд прямих зубців входить у зачеплення з відповідною шестернею. Для справної роботи мають збігатися не лише кількість зубців, а й посадка, загальна висота, ширина зубчастої частини та розташування маточини.

Як правильно підібрати шестерню

Позначення 190N/195N і Z-21 є основними орієнтирами, однак у пускових механізмах використовуються ведучі та ведені деталі зі схожою формою. Перед замовленням потрібно зняти стару шестерню або отримати доступ до її посадкового місця та порівняти конструкцію за всіма суттєвими ознаками.

• Тип деталі: потрібна саме ведуча шестерня запуску, а не ведена шестерня чи інша зубчаста деталь двигуна.
• Модель двигуна: його позначення має відповідати серії 190N або 195N; назва мотоблока не замінює перевірку встановленого двигуна.
• Кількість зубців: ця версія має 21 зубець. Інша кількість змінює зачеплення та унеможливлює правильну заміну.
• Посадковий отвір: порівнюють його діаметр, форму, глибину й розташування шпонкового паза зі знятою деталлю.
• Габарити: потрібно зіставити зовнішній діаметр, ширину зубчастого вінця, висоту маточини та загальну висоту шестерні.
• Суміжна частина: перевіряють відповідність профілю та положення зубців іншій шестерні пускового механізму.

Точні розміри цієї позиції не заявлені, тому надійніше виконувати порівняння за старою деталлю та фактичним посадковим місцем. Збігу лише серії двигуна або кількості зубців недостатньо, якщо відрізняються маточина, отвір чи положення зубчастого вінця.

Коли потрібна заміна

Підставою для заміни є сколи й тріщини на зубцях, помітне заокруглення їхніх робочих граней, нерівномірне спрацювання, деформація шпонкового паза або надмірний люфт на валу. Несправність також може проявлятися пропусками зачеплення, ривками та стороннім механічним звуком під час запуску. Пошкоджена шестерня передає обертання нестабільно та може прискорити зношування суміжної деталі.

Під час розбирання оглядають обидві шестерні, вал і шпонку. Встановлення нової ведучої шестерні в парі з істотно зношеною відповідною деталлю не усуває причину неправильного зачеплення. Якщо зубці пошкоджені з одного боку або спрацювання розподілене нерівномірно, додатково перевіряють взаємне положення деталей і відсутність перекосу.

Рекомендації зі встановлення

Посадкове місце очищають від забруднень і залишків спрацювання, після чого перевіряють стан вала та шпонки. Шестерню встановлюють без перекосу, суміщаючи паз зі шпонкою та не пошкоджуючи краї отвору. Після складання контролюють вільне обертання механізму, рівномірність контакту зубців і відсутність заїдання протягом повного оберту. Кріплення та послідовність розбирання зберігають відповідно до будови конкретного двигуна.

Ця ведуча шестерня підходить для ремонту пускового механізму 190N/195N, коли знята деталь має 21 зубець і збігається за посадковою геометрією. Повна перевірка перед установленням допомагає відновити стабільне передавання обертання та уникнути повторного розбирання двигуна через несумісну деталь.
