Ведущая шестерня запуска мотоблока 190N/195N, Z-21

Ведущая шестерня запуска для двигателей 190N/195N

Деталь предназначена для пускового механизма мотоблочных двигателей с обозначениями 190N и 195N, относящихся к классу 12/15 л. с. Ведущая шестерня принимает вращение от пускового привода и через зубчатое зацепление передает его сопряженной шестерне. Такое взаимодействие помогает провернуть двигатель при запуске. Исполнение Z-21 означает наличие 21 наружного зуба.

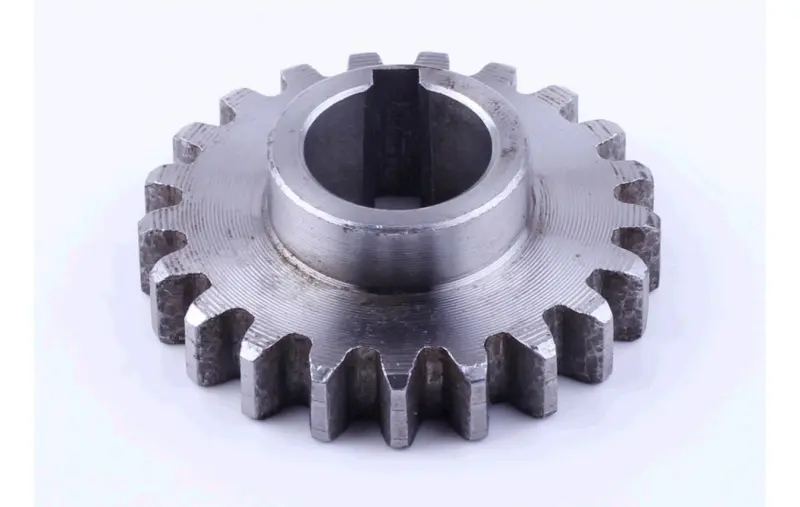

Шестерня выполнена с центральной ступицей, круглым посадочным отверстием и шпоночным пазом. Паз обеспечивает соединение с валом через шпонку и не дает детали свободно проворачиваться относительно посадочного места. Наружный ряд прямых зубьев входит в зацепление с ответной шестерней. Для исправной работы важны не только количество зубьев, но и соответствие посадки, общей высоты, ширины зубчатой части и положения ступицы.

Как правильно подобрать шестерню

Обозначения 190N/195N и Z-21 являются основными ориентирами, однако у пусковых механизмов встречаются ведущие и ведомые детали с близким внешним видом. Перед заказом необходимо снять старую шестерню либо получить доступ к ее посадочному месту и сопоставить конструкцию по всем существенным признакам.

• Тип детали: нужна именно ведущая шестерня запуска, а не ведомая шестерня или другая зубчатая деталь двигателя.
• Модель двигателя: обозначение на двигателе должно соответствовать серии 190N либо 195N; название мотоблока само по себе не заменяет проверку двигателя.
• Число зубьев: у этой версии 21 зуб. Иное количество изменяет сопряжение и исключает корректную замену.
• Посадочное отверстие: сравнивают его диаметр, форму, глубину и расположение шпоночного паза со снятой деталью.
• Габариты: необходимо сопоставить наружный диаметр, ширину зубчатого венца, высоту ступицы и общую высоту шестерни.
• Ответная часть: проверяют, что профиль и расположение зубьев совпадают с сопряженной шестерней пускового механизма.

Точные размеры этой позиции не заявлены, поэтому надежнее выполнять сравнение по старой детали и фактической посадке. Совпадение только серии двигателя или количества зубьев недостаточно, если отличаются ступица, отверстие либо положение зубчатого венца.

Когда требуется замена

Основанием для замены служат сколы и трещины на зубьях, заметное округление их рабочих граней, неравномерный износ, деформация шпоночного паза или чрезмерный люфт на валу. Проблема также может проявляться пропусками зацепления, рывками и посторонним механическим звуком во время запуска. Поврежденная шестерня передает вращение нестабильно и способна ускорить износ сопряженной детали.

При разборке осматривают обе шестерни, вал и шпонку. Установка новой ведущей шестерни в пару с сильно изношенной ответной деталью не устраняет причину неправильного зацепления. Если зубья повреждены с одной стороны либо износ распределен неравномерно, дополнительно проверяют положение деталей относительно друг друга и отсутствие перекоса.

Рекомендации по установке

Посадочное место очищают от загрязнений и остатков износа, после чего проверяют состояние вала и шпонки. Шестерню устанавливают без перекоса, совмещая паз со шпонкой и не повреждая кромки отверстия. После сборки контролируют свободное вращение механизма, равномерность контакта зубьев и отсутствие заедания на полном обороте. Крепеж и последовательность разборки сохраняют в соответствии с устройством конкретного двигателя.

Эта ведущая шестерня подходит для ремонта пускового механизма 190N/195N, когда снятая деталь имеет 21 зуб и совпадает по посадочной геометрии. Полная сверка перед установкой помогает восстановить устойчивую передачу вращения и избежать повторной разборки двигателя из-за несовместимой детали.
