Верхній важіль передньої підвіски ATV 150/200 VV

Верхній важіль передньої підвіски ATV 150/200 VV

Верхній важіль призначений для передньої підвіски квадроциклів сімейства ATV 150/200. Він з'єднує раму з поворотним кулаком через верхню опору та утримує колісний вузол у заданому положенні під час ходу підвіски. Деталь добирають для відновлення штатної геометрії після деформації встановленого важеля, пошкодження його з'єднань або появи неприпустимого люфту в місцях кріплення.

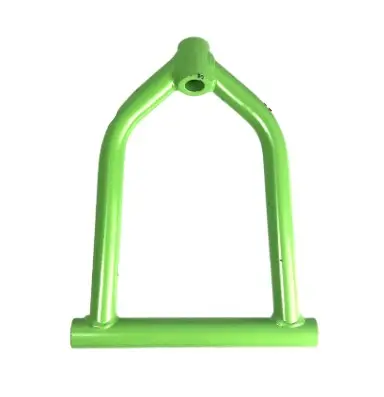

Важіль має характерну А-подібну трубчасту форму. В основі розташована поперечна циліндрична частина для кріплення до рами, а у вершині — посадкове місце для з'єднання з верхньою опорою. Така схема утворює дві точки опори з боку рами та одну зовнішню точку з боку поворотного кулака. Деталь пофарбована в зелений колір. Її форма належить саме до верхньої частини передньої підвіски, тому важіль не можна ототожнювати з нижньою деталлю лише за зовнішньою шириною або позначенням об'єму двигуна.

Що перевірити під час добору

Позначення ATV 150/200 звужує сферу застосування, однак однаковий об'єм двигуна не підтверджує збіг ходової частини. На квадроциклах близької потужності можуть використовуватися різні рами, кулаки, кульові опори та точки кріплення. Найнадійніший спосіб добору — зняти старий важіль або забезпечити доступ до нього для точного порівняння.

• Розташування деталі. Потрібен верхній важіль передньої підвіски, а не нижня деталь чи задній маятник.
• Загальна геометрія. Порівняйте А-подібний контур, довжину плечей, вигини труб і положення вершини відносно поперечної основи.
• Кріплення до рами. Перевірте ширину монтажного місця, довжину основи, діаметри посадок і відстань між точками фіксації.
• З'єднання з поворотним кулаком. Посадкове місце верхньої опори має відповідати кульовій деталі та способу її фіксації.
• Суміжні деталі. Оцініть стан втулок, кріплення та верхньої опори. Їхній знос не усувається лише встановленням нового важеля.

Порівнювати потрібно не тільки назву техніки, а й фактичну конструкцію демонтованої запчастини. Особливу увагу приділяють міжцентровим відстаням, діаметрам отворів, ширині кріпильних зон і напрямку вигинів. Навіть невелика розбіжність може завадити монтажу, обмежити хід підвіски або змінити положення колеса. Позначення VV збережене як частина назви позиції, але воно не замінює перевірку конкретної модифікації квадроцикла.

Заміна та встановлення

Підставою для заміни є вигин після удару, тріщини, пошкодження зварних з'єднань, деформація посадкових місць або неможливість надійно закріпити справні втулки й верхню опору. Перед монтажем оглядають сусідній важіль, поворотний кулак, кульове з'єднання, кріплення рами та амортизатор. Якщо люфт спричинений втулками або кульовою опорою, ці деталі також приводять до справного стану.

Роботи виконують на надійно зафіксованому квадроциклі з розвантаженою передньою підвіскою. Кріплення спочатку встановлюють без перекосу, а потім затягують із моментом, визначеним виробником техніки. Після складання перевіряють вільний хід підвіски, відсутність контакту із сусідніми деталями та надійність усіх з'єднань. Завершальна перевірка положення передніх коліс допомагає вчасно виявити помилку добору або монтажу.

Цей верхній важіль підходить для ремонту передньої підвіски ATV 150/200 за умови повного збігу геометрії та посадкових місць зі штатною деталлю. Точне порівняння до замовлення скорочує час ремонту й дає змогу встановити запчастину без перероблення рами чи кріплень.
