Нижня кульова опора для квадроцикла ATV 150cc

Нижня кульова опора для квадроцикла ATV 150cc

Нижня кульова опора застосовується під час ремонту передньої підвіски квадроцикла ATV 150cc. Вона утворює рухоме з’єднання між елементами підвіски та поворотним вузлом колеса. Завдяки роботі шарніра колесо змінює напрямок під час повороту керма, а підвіска може переміщуватися в межах передбаченого ходу.

Деталь призначена для заміни зношеного з’єднання, коли у старій опорі виник люфт, шарнір має виробіток або пошкоджено його захисний чохол. Справність цього вузла важлива для чіткої роботи передньої частини ходової. Надмірний вільний хід може погіршити точність керування, тому зношену опору замінюють під час обслуговування важелів, поворотного кулака чи інших деталей передньої підвіски.

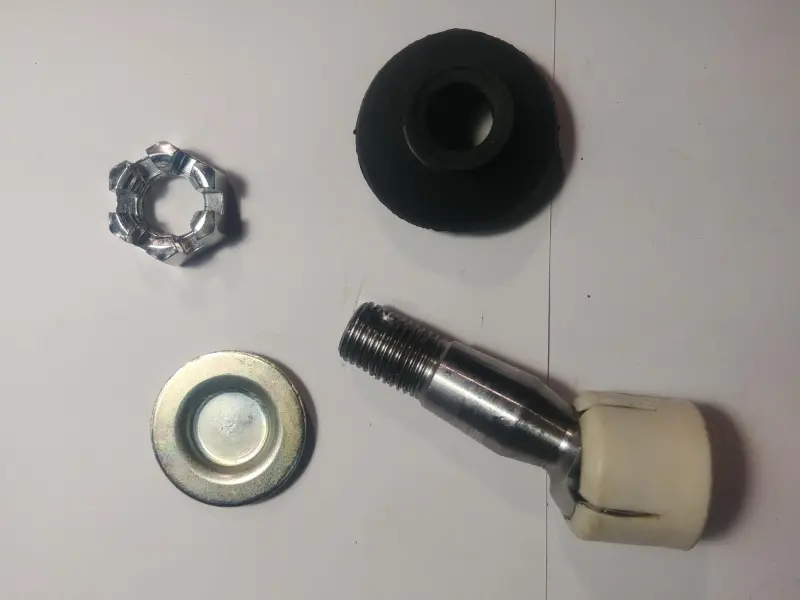

Будова деталі

Основою опори є шарнір із різьбовим пальцем. Його робочу зону закриває захисний гумовий чохол, який перешкоджає прямому потраплянню дорожнього бруду та вологи у з’єднання. Різьбова частина пальця використовується для фіксації в суміжному вузлі. Конструкція також передбачає шайбу та корончату гайку для складання кріплення.

Опора встановлюється саме в нижній позиції. Це принципова умова правильного вибору, адже верхня й нижня кульові опори передньої підвіски можуть мати різну форму корпусу, посадку та спосіб монтажу. Зовнішньої схожості недостатньо: перед замовленням потрібно визначити положення шарніра та порівняти всі приєднувальні параметри.

Підбір для конкретного квадроцикла

Позначення ATV 150cc вказує на клас техніки, для якої призначена запчастина, але однаковий об’єм двигуна не гарантує однакової будови ходової частини. Різні моделі та версії квадроциклів можуть відрізнятися рамами, важелями й поворотними кулаками. Тому підбирати опору потрібно за демонтованою нижньою деталлю з конкретної машини.

Порівняйте форму корпусу, спосіб установлення та розміри посадкового місця. Окремо перевірте параметри різьби пальця і форму ділянки, яка сполучається з поворотним кулаком. Зіставте шайбу й корончату гайку з кріпленням старої опори. Збіг цих ознак допоможе визначити придатність запчастини для наявного вузла без ризикованого вибору лише за об’ємом двигуна.

Ознаки, за яких варто перевірити опору

Кульовий шарнір постійно працює під час коливань підвіски та поворотів керма. На потребу в заміні можуть указувати відчутний люфт у передній частині, менш точне керування, виробіток з’єднання або пошкодження гумового чохла. У такому разі слід оцінити стан не лише самої опори, а й деталей, з якими вона безпосередньо сполучається.

Під час монтажу огляньте посадкові місця, поворотний кулак і кріплення. Їхній стан не повинен перешкоджати правильній посадці нової запчастини. Перевірка суміжних елементів до складання допомагає не переносити на встановлений шарнір проблему, що виникла в іншій частині вузла.

Практичні властивості

• призначена для нижнього рухомого з’єднання передньої підвіски з поворотним вузлом;
• має шарнір із різьбовим пальцем для фіксації в суміжному елементі;
• гумовий чохол захищає робочу зону з’єднання від дорожнього бруду та вологи;
• у конструкції передбачені шайба й корончата гайка для складання кріплення;
• дає змогу замінити зношений шарнір під час ремонту ходової частини ATV 150cc.

Ця нижня опора є рішенням для цільового ремонту після порівняння зі знятою запчастиною. Якщо збігаються положення в підвісці, корпус, посадкове місце, різьба пальця, спосіб сполучення та кріплення, деталь можна використовувати для відновлення рухомого вузла передньої підвіски.
