Кулак поворотний правий для ATV 50/125 під барабанне гальмо

Правий поворотний кулак ATV 50/125 під барабанне гальмо

Деталь призначена для правого боку передньої підвіски квадроциклів сімейства ATV 50/125 із барабанним гальмом. Поворотний кулак з’єднує колісну частину з елементами підвіски та кермового керування: на його осі розміщується суміжна маточинна частина, а корпус сприймає поворот від кермової тяги. Завдяки цьому колесо зберігає задане положення відносно підвіски та змінює напрямок разом із поворотом керма.

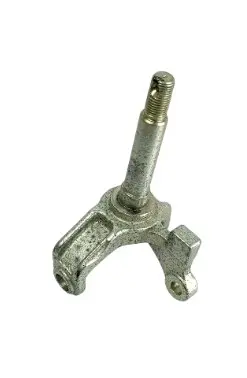

Виконання розраховане саме на барабанну гальмівну схему. Це принциповий критерій: кулак для дискового механізму може мати іншу форму, розташування кріплень і посадкову геометрію. Деталь має виступну вісь, різьбовий кінець і розгалужений корпус із кріпильними вушками. Така конфігурація задає положення маточини, гальмівного барабана й точок з’єднання з підвіскою, тому навіть зовні близькі варіанти не можна вважати взаємозамінними без перевірки.

Що перевірити під час підбору

Позначення ATV 50/125 вказує на поширену розмірну групу техніки, але не визначає єдину конструкцію ходової частини. У квадроциклів однакового об’ємного класу трапляються різні рами, важелі, маточини та версії гальм. Для точного вибору зніміть старий правий кулак і зіставте його з новою деталлю за всією геометрією, а не лише за назвою моделі.

• Бік установлення: потрібна права деталь; лівий кулак має дзеркальне розташування точок приєднання та кермового важеля.
• Тип гальма: посадкова схема має відповідати барабанному механізму.
• Вісь: порівняйте загальну довжину, діаметр посадкових ділянок, довжину різьби, її діаметр і крок.
• Кріплення корпусу: перевірте кількість отворів, їхні діаметри, міжцентрові відстані, внутрішню ширину розгалуженої частини й товщину вушок.
• Кермова точка: зіставте положення, напрямок та отвір кріплення наконечника тяги.
• Взаємне розташування: вісь, вушка й кермова точка повинні мати такі самі кути та зміщення, як у знятої деталі.

Коли потрібна заміна

Кулак оглядають після сильного удару колесом, за помітної деформації, пошкодження різьбового кінця, зношення або розбивання кріпильних отворів. Підставою для перевірки також є люфт колеса, зміна його положення та неможливість правильно закріпити суміжні деталі. Перед заміною варто виключити зношення підшипників, втулок, шарнірів тяги та кріплення: несправність сусідньої деталі може давати подібні ознаки й впливати на якість ремонту.

Установлення та контроль

Монтаж виконують на чистих посадкових поверхнях зі справним кріпленням. Маточинна частина та гальмівний барабан мають сідати без перекосу й примусового припасування, а різьба — давати змогу штатно зафіксувати з’єднання. Точки підвіски та кермової тяги затягують із моментом і способом стопоріння, передбаченими виробником конкретного квадроцикла. Якщо отвори не суміщаються або вісь відрізняється за розміром, установлювати деталь не можна.

Після складання перевіряють відсутність люфту, вільний поворот керма в усьому діапазоні, обертання колеса без заїдань і коректну роботу барабанного гальма. Завершують ремонт контролем положення коліс і регулюванням кутів передньої підвіски за вимогами моделі. Такий порядок допомагає підібрати правий поворотний кулак за фактичною конструкцією ATV і відновити правильне з’єднання колеса, підвіски та кермового керування.
