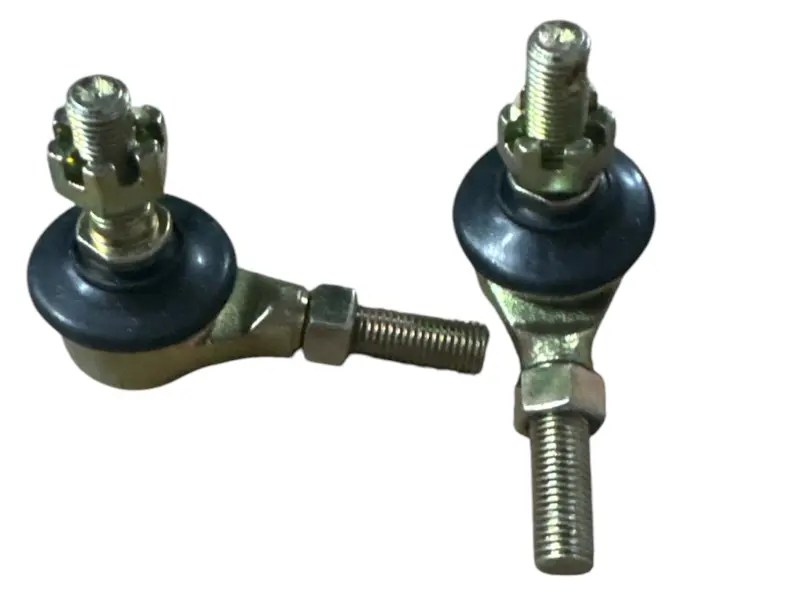

Комплект наконечників кермової тяги ATV 50/250, лівий і правий

Комплект наконечників кермової тяги ATV 50/250

Лівий і правий шарнірні наконечники призначені для ремонту кермового керування квадроцикла з позначенням сумісності ATV 50/250. Наконечник з’єднує кермову тягу з поворотним механізмом колеса та передає керувальний рух, зберігаючи потрібну рухомість з’єднання під час повороту керма й переміщення підвіски. Парний комплект дає змогу обслужити обидва боки передньої частини квадроцикла в межах одного ремонту.

Призначення та конструкція

Кожна деталь має конструкцію шарнірного наконечника з різьбовим хвостовиком для з’єднання з кермовою тягою та пальцем для кріплення до поворотного важеля. Шарнір дає деталям кермового керування змінювати взаємний кут без жорсткого заклинювання. Захисний пильовик закриває рухоме з’єднання від дорожнього пилу, води й абразивних забруднень, тому його цілісність безпосередньо впливає на стан шарніра.

На різьбових хвостовиках установлені контргайки. Пальці фіксуються корончастими гайками та шплінтами, що перешкоджають самовільному відкручуванню кріплення. До комплекту входять наконечники для лівого і правого боків; під час монтажу їх потрібно встановити у відповідні положення, не міняючи місцями.

Як правильно підібрати наконечники

Позначення ATV 50/250 окреслює діапазон застосування, однак самої кубатури двигуна недостатньо для точного вибору: у квадроциклів різних серій можуть відрізнятися тяги, поворотні важелі та різьбові з’єднання. Перед замовленням зіставте комплект зі знятими деталями за такими ознаками:

• лівий і правий боки встановлення, форма корпусу та розташування з’єднань;
• діаметр, крок і напрямок різьби хвостовика, який вкручується в кермову тягу;
• діаметр і різьба шарового пальця, профіль його посадкової частини;
• загальна довжина наконечника та відстань від центра шарніра до краю різьбової частини;
• розміри посадкових місць, положення контргайки й наявність вільного простору біля підвіски.

Найзручніше покласти старий і новий наконечники поруч та послідовно порівняти обидві різьби, довжину, бік і геометрію. Деталь повинна вкручуватися в тягу вручну без перекосу та надмірного зусилля. Розбіжність напрямку або кроку різьби не можна компенсувати силовим затягуванням.

Коли потрібна заміна

Наконечники перевіряють у разі появи вільного ходу керма, стукоту з боку передньої підвіски, погіршення точності повороту або нестабільного руху квадроцикла. Підставою для заміни також є люфт шарового пальця, заїдання шарніра, тріщини й розриви пильовика або сліди виходу мастила. Одночасно оглядають кермові тяги, кріплення, поворотні важелі та шарніри підвіски, адже подібні ознаки можуть виникати через зношення сусідніх деталей.

Установлення та перевірка після ремонту

Перед розбиранням передню частину квадроцикла надійно встановлюють без навантаження на колеса, очищають з’єднання та позначають положення старих наконечників. Кількість обертів під час викручування можна використати для попереднього збереження довжини тяг, проте така позначка не замінює подальшого регулювання.

• Спочатку порівняйте ліву та праву деталі зі знятими наконечниками й визначте їхні місця встановлення.
• Під час затягування утримуйте корпус у правильному положенні, щоб пильовик не був перекручений або затиснутий.
• Кріплення затягуйте з моментом, передбаченим настановою для конкретного квадроцикла, після чого перевірте фіксацію корончастих гайок шплінтами.
• Переконайтеся, що шарніри рухаються плавно, не торкаються сусідніх деталей і не мають відчутного вільного ходу.

Після заміни наконечників потрібно виставити сходження передніх коліс за параметрами моделі та перевірити пряме положення керма. Завершують обслуговування повторним оглядом кріплення і спокійною перевіркою кермового керування на малій швидкості.
