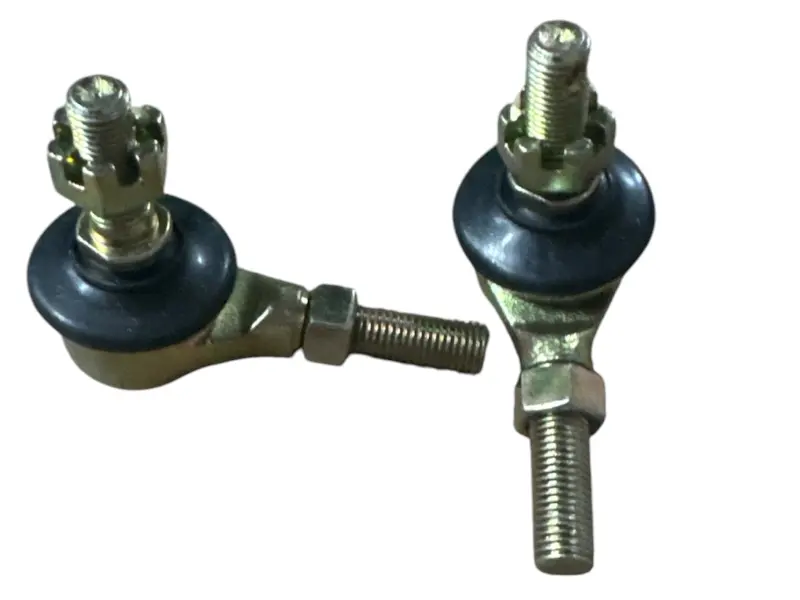

Комплект наконечников рулевой тяги ATV 50/250, левый и правый

Комплект наконечников рулевой тяги ATV 50/250

Левый и правый шарнирные наконечники предназначены для ремонта рулевого управления квадроцикла с обозначением совместимости ATV 50/250. Наконечник связывает рулевую тягу с поворотным механизмом колеса и передает управляющее движение, сохраняя необходимую подвижность соединения при повороте руля и перемещении подвески. Парный комплект подходит для обслуживания обеих сторон передней части квадроцикла в рамках одного ремонта.

Назначение и конструкция

Каждая деталь выполнена в виде шарнирного наконечника с резьбовым хвостовиком для соединения с рулевой тягой и пальцем для крепления к поворотному рычагу. Шарнир позволяет деталям рулевого управления менять взаимный угол без жесткого заклинивания. Защитный пыльник закрывает подвижное соединение от дорожной пыли, воды и абразивных загрязнений, поэтому его целостность имеет прямое значение для состояния шарнира.

На резьбовых хвостовиках установлены контргайки. Пальцы фиксируются корончатыми гайками и шплинтами, которые препятствуют самопроизвольному отворачиванию крепежа. В комплект входят наконечники для левой и правой сторон; при монтаже их необходимо устанавливать в соответствующие положения, не меняя местами.

Как правильно подобрать наконечники

Обозначение ATV 50/250 задает диапазон применения, но одной кубатуры двигателя недостаточно для точного выбора: у квадроциклов разных серий могут отличаться тяги, поворотные рычаги и резьбовые соединения. Перед заказом сопоставьте комплект со снятыми деталями по следующим признакам:

• левая и правая стороны установки, форма корпуса и расположение соединений;
• диаметр, шаг и направление резьбы хвостовика, вкручиваемого в рулевую тягу;
• диаметр и резьба шарового пальца, профиль его посадочной части;
• общая длина наконечника и расстояние от центра шарнира до края резьбовой части;
• размеры посадочных мест, положение контргайки и наличие свободного пространства возле подвески.

Удобнее всего положить старый и новый наконечники рядом и последовательно сравнить обе резьбы, длину, сторону и геометрию. Деталь должна вкручиваться в тягу вручную без перекоса и чрезмерного усилия. Несовпадение направления или шага резьбы нельзя компенсировать силовой затяжкой.

Когда требуется замена

Наконечники проверяют при появлении свободного хода в руле, стука со стороны передней подвески, ухудшении точности поворота или нестабильном движении квадроцикла. Основанием для замены также служат люфт шарового пальца, заедание шарнира, трещины и разрывы пыльника либо следы выхода смазки. Одновременно осматривают рулевые тяги, крепления, поворотные рычаги и шарниры подвески, поскольку сходные признаки могут возникать при износе соседних деталей.

Установка и проверка после ремонта

Перед разборкой переднюю часть квадроцикла надежно устанавливают без нагрузки на колеса, очищают соединения и отмечают положение старых наконечников. Количество оборотов при выкручивании можно использовать для предварительного сохранения длины тяг, однако такая отметка не заменяет последующую регулировку.

• Сначала сравните левую и правую детали со снятыми наконечниками и определите их места установки.
• При затяжке удерживайте корпус в правильном положении, чтобы пыльник не оказался перекрученным или зажатым.
• Крепеж затягивайте с моментом, предусмотренным руководством конкретного квадроцикла, затем проверьте фиксацию корончатых гаек шплинтами.
• Убедитесь, что шарниры двигаются плавно, не упираются в соседние детали и не имеют ощутимого свободного хода.

После замены наконечников необходимо выставить схождение передних колес по параметрам модели и проверить прямое положение руля. Завершают обслуживание повторным осмотром крепежа и спокойной проверкой рулевого управления на малой скорости.
