Електронний привід спідометра для Lifan LF150-10B

Електронний привід спідометра для Lifan LF150-10B

Деталь встановлюється біля переднього колеса мотоцикла та передає спідометру сигнал, пов’язаний з обертанням колеса. Вона потрібна для формування показників швидкості без механічного троса між колесом і панеллю приладів. Такий привід призначений для ремонту штатної системи контролю швидкості на Lifan LF150-10B, коли потрібно замінити пошкоджений датчик разом із його проводом і роз’ємом.

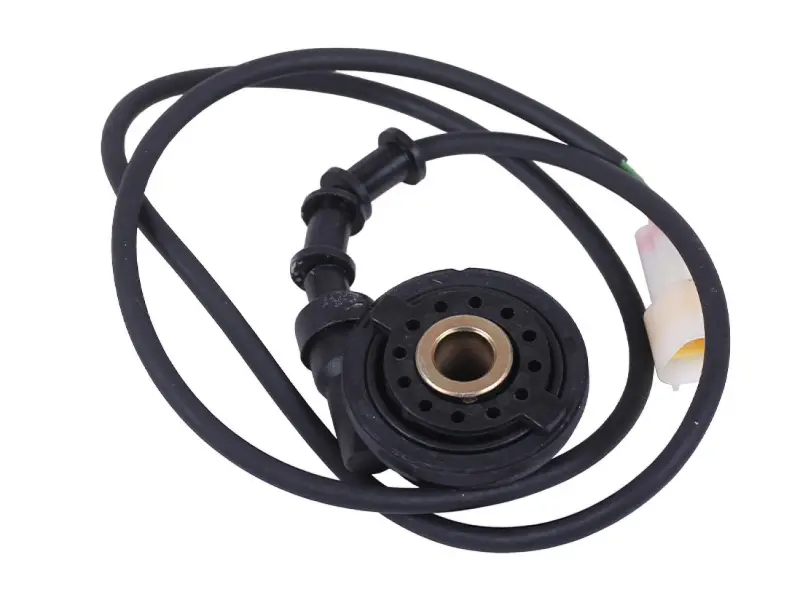

Корпус має круглу форму та центральний посадковий отвір під вузол передньої осі. Від корпусу виходить довгий незнімний провід зі штекерним роз’ємом; на проводі передбачені формовані ділянки для його прокладання та фіксації. Для цієї позиції зазначені зовнішній діаметр корпусу 49 мм, внутрішній діаметр 12 мм і довжина проводу 910 мм. Маса деталі становить 129 г. Ці параметри допомагають перевірити посадку та маршрут проводу до підключення.

Коли перевіряють і замінюють привід

Підставою для діагностики є відсутність показників швидкості, їх періодична поява або помітні стрибки під час руху. Перед заміною перевіряють сам привід, цілісність проводу, стан роз’єму та контакт у місці підключення. Якщо корпус пошкоджений, провід перетиснутий чи надірваний, а контактна частина не фіксується штатно, встановлення справної деталі відновлює повноцінне з’єднання датчика з проводкою мотоцикла. Несправність панелі приладів або її підключення може мати подібний прояв, тому перевірка всієї сигнальної лінії допомагає не замінювати справну деталь.

Що звірити перед замовленням

Основний орієнтир — точне позначення мотоцикла Lifan LF150-10B. Самого збігу робочого об’єму двигуна недостатньо: у близьких моделей можуть відрізнятися посадка біля колеса, геометрія корпусу, роз’єм і довжина кабелю. Знятий привід варто зіставити з новою деталлю за кількома ознаками одночасно.

• Посадкові розміри: зовнішній діаметр 49 мм і центральний отвір 12 мм.
• Провід: довжина 910 мм, напрямок виходу з корпусу та розташування формованих фіксаторів.
• Підключення: форма штекера, кількість і розташування контактів мають відповідати роз’єму штатної проводки.
• Корпус: кругла конфігурація та положення кабельного виводу мають дозволяти встановити привід без перекосу й натягування проводу.

Якщо попередньої деталі немає, підбір виконують за моделлю мотоцикла та посадковим місцем на передній осі. За наявності старого приводу порівняння розмірів, штекера й маршруту кабелю зменшує ризик несумісності після розбирання переднього колеса.

Встановлення та перевірка

Датчик швидкості знімають під час розбирання переднього колеса до виймання передньої осі. Мотоцикл потрібно надійно зафіксувати, потім звільнити провід зі штатних тримачів і роз’єднати штекер без ривка за кабель. Під час монтажу корпус встановлюють у передбачене положення біля осі, а провід прокладають попереднім маршрутом, не допускаючи перегинів, затискання кріпленням і контакту з рухомими частинами.

Після складання перевірте вільне обертання переднього колеса, надійність з’єднання роз’єму та запас довжини проводу під час повороту керма в обидва боки. Завершальна перевірка — стабільна поява показників швидкості на панелі приладів. Якщо показників немає, повторно контролюють посадку датчика, штекер і цілісність проводки. Така послідовність допомагає акуратно встановити електронний привід і одразу виключити помилки підключення.

Характеристики

• Тип: електронний привід спідометра, датчик швидкості.
• Модель мотоцикла: Lifan LF150-10B.
• Місце встановлення: переднє колесо, вузол передньої осі.
• Зовнішній діаметр корпусу: 49 мм.
• Внутрішній діаметр: 12 мм.
• Довжина проводу: 910 мм.
• Маса: 129 г.
