Электронный привод спидометра для Lifan LF150-10B

Электронный привод спидометра для Lifan LF150-10B

Деталь устанавливается у переднего колеса мотоцикла и передает спидометру сигнал, связанный с вращением колеса. Она нужна для формирования показаний скорости без механического троса между колесом и приборной панелью. Такой привод подходит для ремонта штатной системы контроля скорости на Lifan LF150-10B, когда требуется заменить поврежденный датчик вместе с его проводом и разъемом.

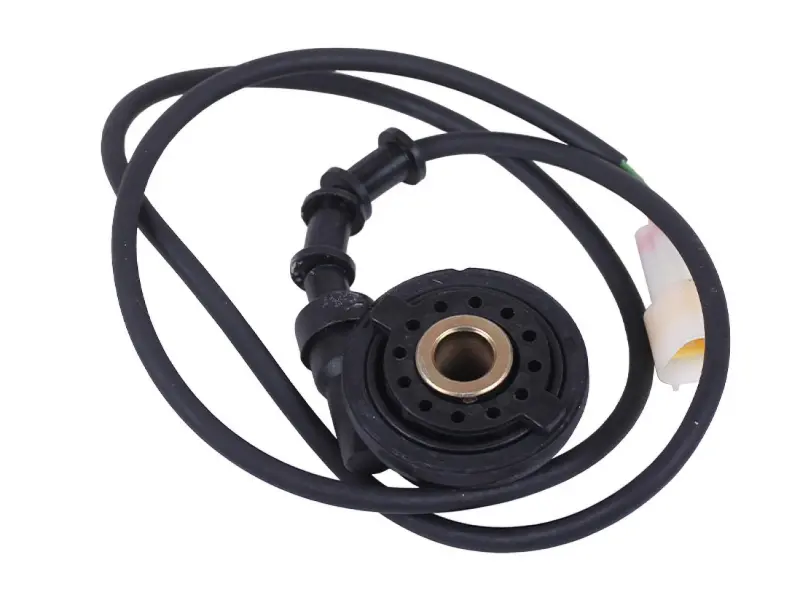

Корпус выполнен в круглой форме и имеет центральное посадочное отверстие под узел передней оси. От корпуса выходит длинный несъемный провод со штекерным разъемом; на проводе предусмотрены формованные участки для его укладки и фиксации. Для этой позиции указаны наружный диаметр корпуса 49 мм, внутренний диаметр 12 мм и длина провода 910 мм. Масса детали составляет 129 г. Эти параметры полезны для проверки посадки и трассы провода до подключения.

Когда проверяют и меняют привод

Поводом для диагностики служит отсутствие показаний скорости, их прерывистое появление либо заметные скачки при движении. Перед заменой проверяют сам привод, целостность провода, состояние разъема и контакт в месте подключения. Если корпус поврежден, провод пережат или надорван, а контактная часть не фиксируется штатно, установка исправной детали восстанавливает полноценное соединение датчика с проводкой мотоцикла. Неисправность приборной панели или ее подключения может давать похожий симптом, поэтому проверка всей линии сигнала помогает не менять исправную деталь.

Что сверить перед заказом

Основной ориентир — точное обозначение мотоцикла Lifan LF150-10B. Одного совпадения рабочего объема двигателя недостаточно: у близких моделей могут отличаться посадка у колеса, геометрия корпуса, разъем и длина кабеля. Снятый привод лучше сопоставить с новой деталью по нескольким признакам одновременно.

• Посадочные размеры: наружный диаметр 49 мм и центральное отверстие 12 мм.
• Провод: длина 910 мм, направление выхода из корпуса и расположение формованных фиксаторов.
• Подключение: форма штекера, количество и расположение контактов должны соответствовать разъему штатной проводки.
• Корпус: круглая конфигурация и положение кабельного вывода должны позволять установить привод без перекоса и натяжения провода.

Если прежняя деталь отсутствует, подбор выполняют по модели мотоцикла и посадочному месту на передней оси. При наличии старого привода сравнение размеров, штекера и маршрута кабеля снижает риск несовместимости после разборки переднего колеса.

Установка и проверка

Датчик скорости снимается при разборке переднего колеса до извлечения передней оси. Мотоцикл необходимо надежно зафиксировать, затем освободить провод из штатных держателей и разъединить штекер без рывка за кабель. При монтаже корпус устанавливают в предусмотренное положение у оси, а провод прокладывают по прежнему маршруту, не допуская перегибов, зажатия крепежом и контакта с подвижными частями.

После сборки проверьте свободное вращение переднего колеса, надежность соединения разъема и запас длины провода при повороте руля в обе стороны. Финальная проверка — стабильное появление показаний скорости на приборной панели. Если показаний нет, повторно контролируют посадку датчика, штекер и целостность проводки. Такая последовательность помогает установить электронный привод аккуратно и сразу исключить ошибки подключения.

Характеристики

• Тип: электронный привод спидометра, датчик скорости.
• Модель мотоцикла: Lifan LF150-10B.
• Место установки: переднее колесо, узел передней оси.
• Наружный диаметр корпуса: 49 мм.
• Внутренний диаметр: 12 мм.
• Длина провода: 910 мм.
• Масса: 129 г.
