Панель приборов в сборе BOXER BM/ВМX 150, 140 км/ч

Панель приборов в сборе для BOXER BM/ВМX 150 со шкалой скорости до 140 км/ч предназначена для замены повреждённой или неисправной приборной панели мотоцикла. Она размещается перед водителем и позволяет контролировать скорость во время движения. Значение 140 км/ч обозначает предел шкалы спидометра, а не максимальную скорость мотоцикла.

Конструкция и причины замены

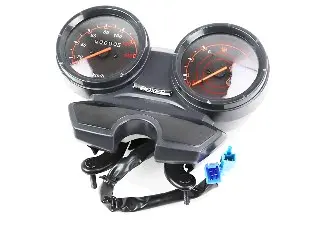

Два круглых стрелочных прибора объединены общим чёрным корпусом. Каждый циферблат закрыт отдельным прозрачным стеклом. В нижней части расположен выступающий кожух; от панели отходит проводка с разъёмами. При замене панели в сборе подбирают весь корпус с приборами, поэтому значение имеют не только форма циферблатов, но и расположение креплений, выводов и соединений.

Поводом для замены становятся трещины корпуса, повреждённые стёкла, сломанные крепления и плохо читаемые шкалы. Влага внутри приборов, заедание стрелки или пропадающие показания также требуют проверки. Если неисправность вызвана проводкой мотоцикла, плохим контактом либо приводом спидометра, установка другой панели сама по себе её не устранит. Сначала стоит отделить повреждение прибора от неисправности его подключения.

Что сверить со снятой панелью

Сопоставьте очертания корпуса, его глубину, точки крепления и положение относительно руля и фары. Панель должна вставать на штатное место без натяжения проводов и упора в соседние детали. Даже небольшое отличие креплений может привести к перекосу корпуса, затруднить сборку и создать постоянную нагрузку на крепёжные ушки.

• Сравните количество разъёмов, форму их корпусов, фиксаторы и число контактов. Одинаковый цвет колодок не подтверждает одинаковое назначение выводов.
• Проверьте тип подключения спидометра. Если на мотоцикле используется трос, сопоставьте его соединение с прибором и убедитесь, что трос не повреждён.
• Сверьте шкалы, обозначения и расположение указателей со старой панелью: привычное внешнее оформление не заменяет проверку подключений.
• Проверьте направление выхода проводки и возможность уложить её по штатному пути, оставив запас для поворота руля.

Установка и проверка

До снятия панели выключите зажигание и отключите аккумулятор. Запомните или зафиксируйте расположение соединений и прокладку проводов. Разъёмы разъединяйте за корпуса, освобождая фиксаторы, а не вытягивая за провода. После снятия осмотрите кронштейн, крепёж, имеющиеся резиновые втулки и контактные колодки. Треснувшие опоры и разболтанное крепление оставлять нельзя: вибрация будет передаваться новой панели.

Сначала установите корпус без окончательной затяжки и проверьте посадку. Подключайте разъёмы с учётом назначения контактов; если соединения различаются, не подгоняйте их силой. Уложите проводку так, чтобы её не зажимало облицовкой и не перетирало о края креплений. Затем закрепите панель без перекоса и проверьте свободный поворот руля в обе стороны.

После подключения питания проверьте работу предусмотренных указателей и подсветки, а показания скорости — при короткой проверочной поездке в подходящих условиях. Ошибка в подключении может вызвать неверные показания или повреждение приборов, а натянутый жгут — периодическое исчезновение контакта при повороте руля. Правильная посадка и исправные соединения нужны для устойчивой работы панели.
