Реле поворотов ЯВА 6V JING (mod.A)

Реле поворотов ЯВА 6V JING (mod.A) служит для прерывистой работы указателей поворота. Оно задаёт мигание ламп при включении левого или правого указателя, чтобы сигнал о манёвре был заметен другим участникам движения. Обозначение 6V указывает на номинальное напряжение 6 В: при подборе замены необходимо учитывать напряжение бортового питания.

Конструкция и назначение

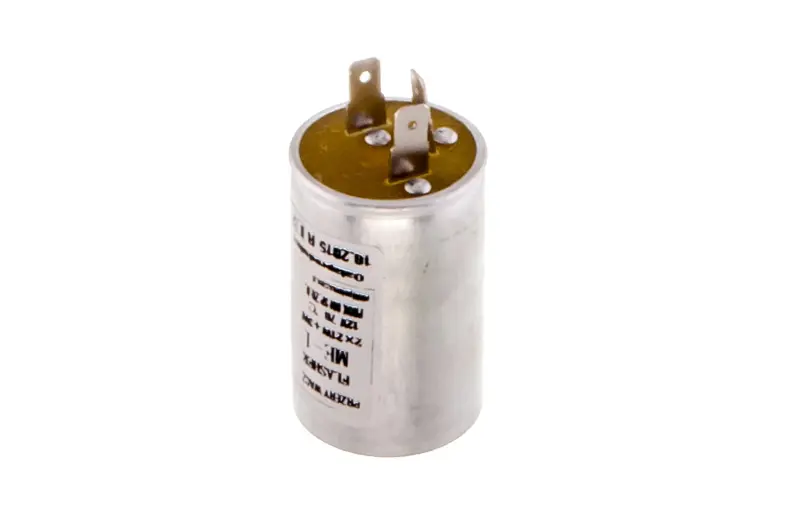

Реле выполнено в цилиндрическом корпусе с плоскими контактными выводами на торце. Такое подключение требует подходящих ответных клемм и правильного распределения проводов. Корпус размещают в предусмотренном держателе, а проводку подводят без натяжения. При замене нужно сохранить надёжную фиксацию: свободно висящее реле и расшатанные соединения страдают от вибрации.

Поводом проверить реле становятся отсутствие мигания, постоянное свечение указателей, нерегулярная работа или заметное изменение темпа. Эти признаки не всегда означают поломку самого прерывателя. Перегоревшая лампа, окисленные клеммы, плохой контакт массы и недостаточное напряжение питания также могут нарушать работу поворотников. Осмотр этих мест помогает не менять исправную деталь.

Что сверить при подборе

Сопоставьте снятое реле с заменой по напряжению, количеству и расположению выводов, их обозначениям и схеме подключения. Одинаковая форма корпуса ещё не означает одинакового назначения контактов. Проверьте также посадку в держатель, свободное место вокруг корпуса и возможность подсоединить провода без перегибов. Обозначения JING и (mod.A) сохраните при сравнении наименований, но назначение выводов проверяйте отдельно.

Учитывайте нагрузку ламп указателей и тип установленного освещения. При переходе с обычных ламп на светодиодные потребление меняется, поэтому прежний режим мигания может нарушиться. Подбирайте прерыватель под фактическую схему и нагрузку мотоцикла. Несогласованная замена способна привести к слишком частому миганию, постоянному свечению или отсутствию сигнала.

Замена и проверка

Выключите зажигание и отключите питание перед отсоединением проводов. Сначала запишите расположение подключений и обозначения контактов старого реле. Снимайте клеммы за разъём, не тяните за провод. Если соединение пригорело или держится слабо, вместе с реле замените повреждённую клемму; проверьте и изоляцию рядом с ней. Подключать новую деталь к обгоревшему разъёму нельзя: плохой контакт останется и будет нагреваться.

Установите реле в держатель и подключите провода по назначению выводов. Не определяйте подключение только по положению контакта на корпусе или цвету старого провода. Клеммы должны сидеть плотно, а открытые токоведущие части — не касаться соседних выводов и металлических деталей мотоцикла. Ошибка подключения может вызвать короткое замыкание и повредить проводку или реле.

После восстановления питания поочерёдно включите левый и правый указатель. Проверьте мигание передних и задних ламп, а также контрольного индикатора, если он предусмотрен. Свет должен работать устойчиво, без пропусков и самопроизвольного прекращения сигнала. Если неисправность сохранилась, проверьте соединения и соответствие нагрузки, прежде чем продолжать эксплуатацию.
