Електростартер 4T CB-CG 200/250, 11 шліців, Zubr AMG-2

Електростартер 4T CB-CG 200/250, 11 шліців, Zubr AMG-2 призначений для запуску чотиритактного двигуна. Він перетворює енергію акумулятора на обертання та через стартерний привід прокручує двигун, доки той не почне працювати самостійно. Деталь добирають на заміну несправному стартеру після перевірки живлення, з’єднань і приводу, коли причину відмови вдалося встановити саме в електромоторі.

Будова стартера

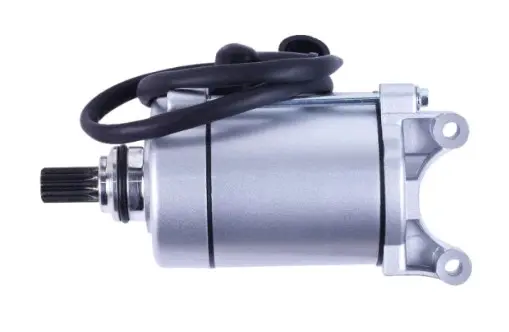

Циліндричний корпус має кріпильні вушка з отворами, а з торця виступає шліцьовий вал. Зовні розташований провід підключення. Через шліци обертання передається на відповідну частину приводу. Кріплення фіксують стартер у потрібному положенні, тому геометрія посадки безпосередньо впливає на його роботу. Перекіс вала або зміщення корпусу заважає правильному зачепленню та створює зайве навантаження.

Ознаки несправності

Стартер варто перевірити, якщо двигун прокручується повільно, обертання переривається, під час запуску з’являється сторонній шум або після спрацювання реле електромотор не обертається. Причиною можуть бути зношені щітки, колектор чи опори вала, а також пошкоджені обмотки. Подібні прояви виникають і через розряджений акумулятор або погані контакти. Коли стартер обертається, але не прокручує двигун, додатково перевіряють механізм передавання обертання: несправність приводу потребує окремого усунення.

Як підібрати заміну

Зіставте нову деталь зі знятою за кількістю та профілем шліців, діаметром вала і довжиною його виступу. Для цього стартера зазначено 11 шліців, проте лише їхньої кількості для підбору недостатньо. Перевірте форму посадкової частини, відстань між отворами, положення кріпильних вушок і розміри корпусу. Після встановлення стартер має залишатися на штатному місці та не впиратися в сусідні деталі.

Зверніть увагу на розміщення силового виводу, спосіб приєднання проводу та його прокладання. Електричні параметри й напрямок обертання звіряють із вимогами техніки та маркуванням попереднього стартера. Невідповідна посадка чи довжина вала може спричинити неповне зачеплення, заклинювання або пошкодження приводу. Кріпильні отвори не слід переробляти, а корпус, що не сідає на місце, не можна дотягувати болтами.

Заміна та перевірка

Спочатку від’єднують мінусову клему акумулятора. Перед демонтажем запам’ятовують, як прокладений провід, після чого від’єднують його та відкручують кріплення стартера. Посадкову поверхню очищають від бруду. Під час заміни оглядають шліци відповідної частини приводу, болти та контактні поверхні. Якщо конструкція передбачає ущільнення в місці посадки, перевіряють його стан; пошкоджене ущільнення замінюють. Зношення сусідніх деталей приводу також усувають до пробного запуску.

Стартер має стати на місце без ударів і перекосу, із вільним суміщенням посадки та кріпильних отворів. Момент затягування болтів беруть із посібника до техніки. Провід закріплюють без натягу, подалі від гарячих поверхонь і рухомих частин. Після відновлення підключення акумулятора роблять коротку спробу запуску та перевіряють рівномірність прокручування. Якщо чути скрегіт, виникають ривки або двигун не прокручується, перевірку припиняють і знову оглядають посадку та привід. Тривале утримання кнопки за таких умов лише збільшує навантаження на стартер.
