Колодки гальмівні барабанні Suzuki Lets STAGE-9

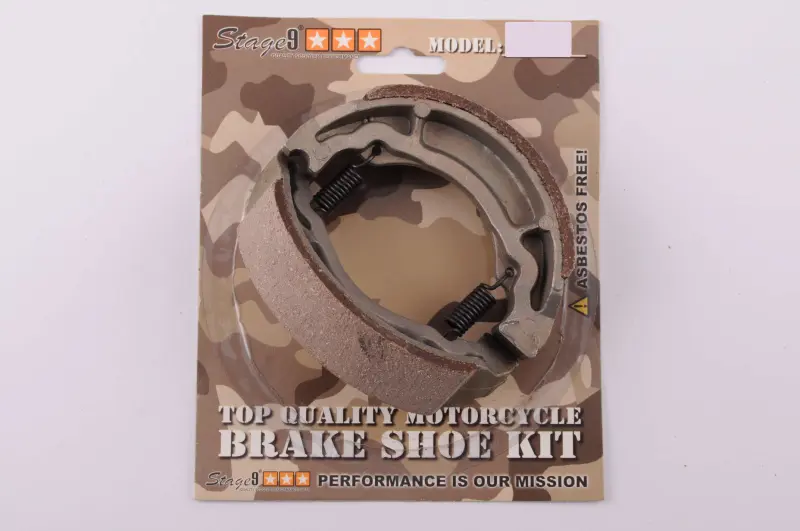

Барабанні гальмівні колодки STAGE-9 для Suzuki Lets

Комплект призначений для обслуговування барабанного гальма 50-кубового скутера Suzuki Lets. Дві дугоподібні колодки встановлюються всередині гальмівного барабана та під час натискання на гальмо притискаються фрикційними накладками до його внутрішньої поверхні. Тертя, що виникає, сповільнює обертання колеса, а поворотні пружини після відпускання приводу стягують колодки й відводять їх від барабана.

До набору входять дві колодки з фрикційними накладками та дві поворотні пружини. Парна заміна дає змогу обслужити контактні поверхні одного барабанного механізму одночасно, не залишаючи в ньому стару колодку з іншим ступенем зношення. Пружини з’єднують колодки в передбачених точках і повертають їх у початкове положення після гальмування.

Коли потрібна заміна

Колодки поступово зношуються під час кожного гальмування. Підставою перевірити механізм стають збільшений хід гальмівного приводу, погіршення уповільнення, зміна звичного зусилля, сторонній шум або вібрація. Використання надмірно зношених накладок може спричинити контакт металевої основи з внутрішньою поверхнею барабана. Це супроводжується шумом, зменшує ефективність гальмування та здатне пошкодити барабан, тому стан деталей варто оцінювати до повного стирання фрикційного шару.

Під час розбирання перевіряють не лише товщину накладок. Внутрішню поверхню барабана потрібно оглянути на наявність виражених борозен, пошкоджень і нерівномірного вироблення. Також контролюють стан гальмівного кулачка, посадкових опор і приводу. Нові колодки усувають зношення самих накладок, проте не компенсують несправність суміжних деталей механізму або неправильне регулювання.

Як правильно підібрати

Основна заявлена ознака сумісності — Suzuki Lets із двигуном об’ємом 50 см³. Перед замовленням необхідно врахувати конкретну модифікацію скутера: у сімействі Lets є різні покоління та виконання, тому самої назви моделі не завжди достатньо. Порівняйте старі колодки з новим комплектом за зовнішнім діаметром складеної пари, шириною фрикційної накладки, формою металевої основи, розташуванням опорних торців і місць кріплення пружин.

Окремо визначте, для якого колеса потрібна деталь. Для цієї позиції не підтверджено призначення лише на передню або лише на задню вісь. Надійний спосіб підбору — перевірити параметри знятої пари та будову конкретного гальмівного щита. Колодки мають вільно розміщуватися на опорах, правильно взаємодіяти з розтискним кулачком і не потребувати підрізання чи зміни форми.

Установлення та перевірка

Перед монтажем очистьте гальмівний щит і внутрішню поверхню барабана від продуктів зношення відповідним очищувачем. Фрикційні накладки та робоча доріжка барабана мають залишатися чистими: потрапляння мастила або інших забруднень погіршує тертя. Поворотні пружини встановлюють у штатні точки зачеплення, зберігаючи правильне положення обох колодок відносно опор і кулачка.

Після складання перевірте вільне обертання колеса, повернення приводу та відрегулюйте його хід відповідно до будови скутера. Колодки не повинні постійно затискати барабан, коли гальмо відпущене. До звичайної експлуатації необхідно переконатися в передбачуваній роботі механізму на невеликій швидкості. Якщо барабан має значне вироблення, привод заїдає або немає досвіду обслуговування гальм, установлення варто доручити профільному майстру.
