Комплект замка запалювання Lifan LF175-10M/SR200 із кришкою бака AMG

Комплект замка запалювання Lifan LF175-10M/SR200 із кришкою бака AMG

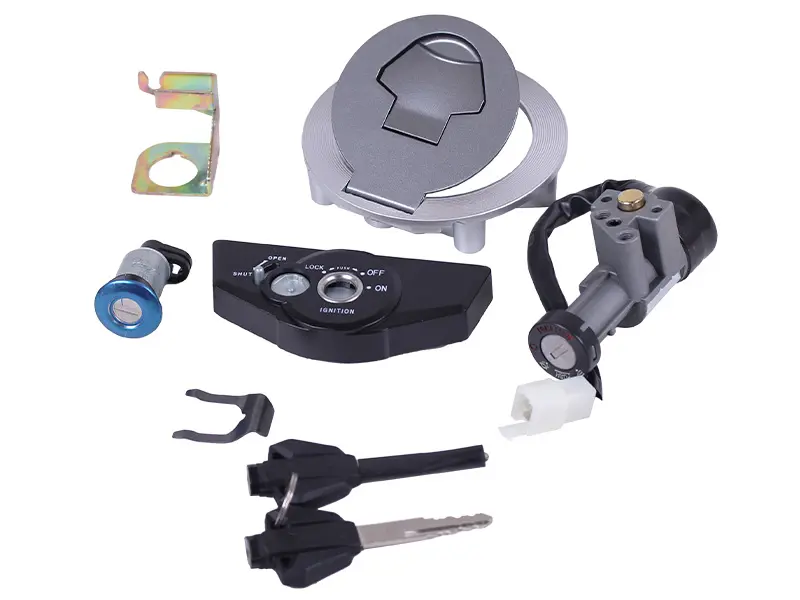

Набір призначений для ремонту замкової системи мотоцикла Lifan LF175-10M, який також має позначення SR200. Він дає змогу одночасно замінити основні деталі, пов’язані з увімкненням запалювання та доступом до горловини паливного бака. До комплекту входять корпус замка запалювання з проводом і роз’ємом, зовнішня панель керування, кришка бака, два ключі з пластиковими головками, додаткова циліндрова личинка та монтажні деталі. Такий формат доречний, коли пошкоджено кілька частин, втрачено ключі або окремі замки зношені нерівномірно.

Призначення та конструкція

Замок запалювання керує ввімкненням і вимкненням запалювання, а зовнішня панель допомагає обрати потрібне положення ключа. На ній нанесені позначення ON, OFF і LOCK, а зона циліндра оснащена шторкою, що закривається, з напрямками OPEN і SHUT. Шторка перекриває доступ до ключового каналу, коли мотоцикл не використовується. Від корпусу замка відходить проводка з роз’ємом для під’єднання до штатної проводки моделі.

Кришка паливного бака виготовлена окремою деталлю з відкидною верхньою частиною над ключовим каналом. Вона закриває горловину бака та забезпечує штатний доступ під час заправлення. Наявність замка запалювання і кришки в одному наборі позбавляє потреби підбирати ці деталі окремо, проте сумісність кожного посадкового місця потрібно перевірити до початку монтажу.

Що порівняти під час підбору

• Модель мотоцикла. Комплект заявлений для Lifan LF175-10M/SR200. Позначення моделі має збігатися повністю, включно з індексом 10M.
• Форму панелі. Звірте зовнішній контур, положення циліндра, точки фіксації та розташування позначень режимів зі знятою деталлю.
• Корпус замка. Порівняйте форму металевої частини, напрямок виходу проводу та спосіб кріплення до мотоцикла.
• Роз’єм. Перевірте форму колодки, кількість контактних місць, напрямні та розташування фіксатора. Роз’єм має з’єднуватися без перероблення корпусу та без надмірного зусилля.
• Кришку бака. Порівняйте діаметр посадкової частини, конфігурацію нижнього механізму, положення шарніра та відповідних точок на горловині.
• Додаткові деталі. Зіставте форму малої личинки, скоб і тримачів із компонентами, встановленими на мотоциклі.

Встановлення та перевірка

Перед розбиранням зафіксуйте розташування кріплень, прокладання проводу та орієнтацію роз’єму старого замка. Від’єднуйте колодку за її корпус, не тягніть з’єднання за проводи. Нову деталь спочатку приміряйте без остаточного затягування: панель має стояти рівно, ключ — вільно переходити між передбаченими положеннями, а провід — проходити штатним маршрутом без натягу та контакту з рухомими частинами.

Після встановлення послідовно перевірте положення ON, OFF і LOCK, виймання ключа в передбачених режимах та надійну фіксацію роз’єму. Кришка бака має сідати рівно, замикатися без перекосу й відкриватися ключем без надмірного зусилля. Якщо ключ заїдає або кришку доводиться притискати із силою, спочатку перевірте суміщення посадкових деталей, а не намагайтеся провернути механізм примусово.

Цей комплект підходить для планового відновлення Lifan LF175-10M/SR200 після зношення личинки, пошкодження корпусу замка, несправності контактної частини або проблем із замиканням бака. Точне звіряння панелі, роз’єму, кріплень і геометрії кришки допомагає обрати потрібну версію та виконати заміну без зайвих перероблень.
