Комплект замка зажигания Lifan LF175-10M/SR200 с крышкой бака AMG

Комплект замка зажигания Lifan LF175-10M/SR200 с крышкой бака AMG

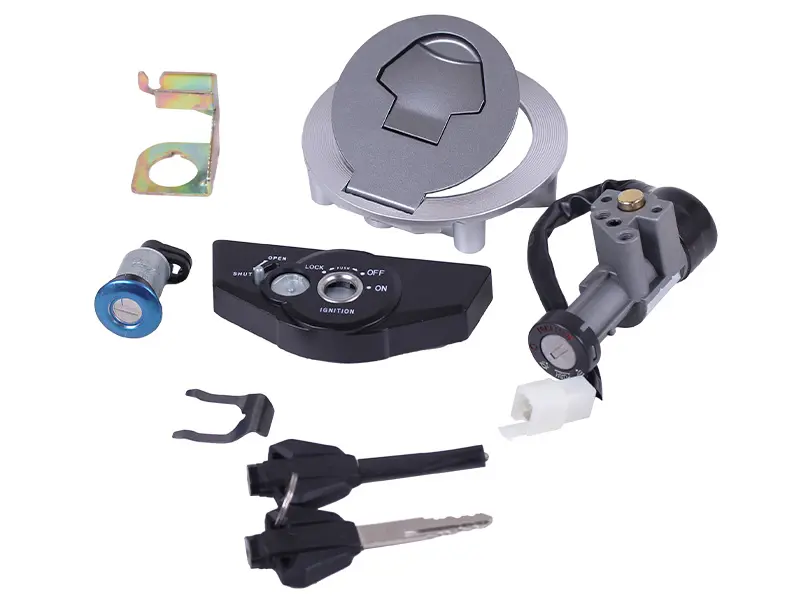

Набор предназначен для ремонта замочной системы мотоцикла Lifan LF175-10M, который также обозначается как SR200. Он позволяет одновременно заменить основные детали, связанные с включением зажигания и доступом к горловине топливного бака. В комплекте представлены корпус замка зажигания с проводом и разъёмом, наружная панель управления, крышка бака, два ключа с пластиковыми головками, дополнительная цилиндровая личинка и установочные детали. Такой формат удобен, когда повреждены несколько частей, потеряны ключи либо отдельные замки изношены неравномерно.

Назначение и конструкция

Замок зажигания управляет включением и выключением зажигания, а наружная панель помогает выбрать нужное положение ключа. На ней нанесены обозначения ON, OFF и LOCK, а зона цилиндра снабжена закрывающейся шторкой с направлениями OPEN и SHUT. Шторка перекрывает доступ к ключевому каналу, когда мотоцикл не используется. От корпуса замка отходит проводка с разъёмом для подключения к штатной проводке модели.

Крышка топливного бака выполнена отдельной деталью с откидной верхней частью над ключевым каналом. Она закрывает горловину бака и обеспечивает штатный доступ при заправке. Наличие замка зажигания и крышки в одном наборе избавляет от подбора этих деталей по отдельности, однако совместимость каждого посадочного места необходимо проверить до начала монтажа.

Что сравнить при подборе

• Модель мотоцикла. Комплект заявлен для Lifan LF175-10M/SR200. Обозначение модели должно совпадать полностью, включая индекс 10M.
• Форму панели. Сверьте внешний контур, положение цилиндра, точки фиксации и расположение подписей режимов со снятой деталью.
• Корпус замка. Сопоставьте форму металлической части, направление выхода провода и способ крепления к мотоциклу.
• Разъём. Проверьте форму колодки, число контактных мест, направляющие и расположение фиксатора. Разъём должен соединяться без переделки корпуса и без усилия.
• Крышку бака. Сравните диаметр посадочной части, конфигурацию нижнего механизма, положение шарнира и ответных точек на горловине.
• Дополнительные детали. Сопоставьте форму малой личинки, скоб и держателей с теми компонентами, которые установлены на мотоцикле.

Установка и проверка

Перед разборкой зафиксируйте расположение крепежа, прокладку провода и ориентацию разъёма старого замка. Снимайте колодку за её корпус, не вытягивая соединение за провода. Новую деталь сначала примерьте без окончательной затяжки: панель должна располагаться ровно, ключ — свободно переходить между предусмотренными положениями, а провод — проходить по штатному маршруту без натяжения и контакта с подвижными частями.

После установки последовательно проверьте положения ON, OFF и LOCK, извлечение ключа в предусмотренных режимах и устойчивую фиксацию разъёма. Крышка бака должна садиться ровно, закрываться без перекоса и открываться ключом без чрезмерного усилия. Если ключ заедает либо крышку приходится прижимать с силой, сначала проверьте совмещение посадочных деталей, а не пытайтесь провернуть механизм принудительно.

Этот комплект подходит для планового восстановления Lifan LF175-10M/SR200 после износа личинки, повреждения корпуса замка, неисправности контактной части или проблем с запиранием бака. Точная сверка панели, разъёма, креплений и геометрии крышки помогает выбрать подходящую версию и выполнить замену без ненужных переделок.
