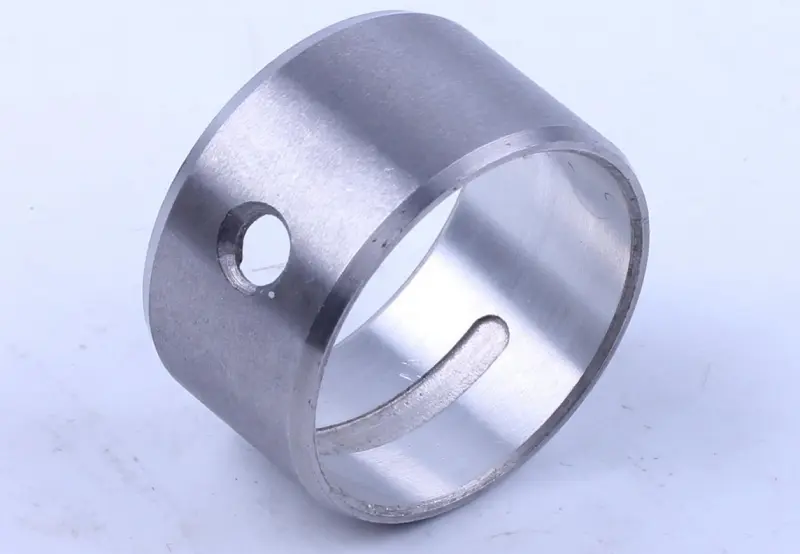

Вкладиш корінний колінвала 0,25 для двигуна 178F (6 к.с.)

Вкладиш корінний колінвала 0,25 для двигуна 178F

Ремонтний вкладиш призначений для корінної опори колінчастого вала двигуна 178F потужністю 6 к.с. Деталь застосовують під час ремонту кривошипно-шатунного механізму дизельних мотоблоків, мотокультиваторів і генераторного обладнання, укомплектованого таким двигуном. Вкладиш працює як спряжена деталь колінвального вузла та за умови правильного добору дає змогу відновити робоче спряження після зношення або обробки деталей.

Позначення 0,25 означає ремонтний розмір. Такий вкладиш не встановлюють замість стандартного без перевірки колінвала й посадкових поверхонь. Він потрібний тоді, коли параметри вузла після огляду та ремонту відповідають розміру 0,25. Якщо двигун уже розбирали, а колінчастий вал обробляли, раніше встановлена деталь могла мати стандартний чи інший ремонтний розмір.

У конструкції вкладиша передбачені технологічний отвір і канал для мастила, необхідні для роботи деталі в корінній опорі. Під час монтажу важливо правильно розмістити вкладиш у посадковому місці та не перекрити канал подавання мастила. Посадкові поверхні мають бути чистими, без забруднень і залишків старих матеріалів, які можуть завадити точному встановленню.

Як правильно дібрати вкладиш

• Переконайтеся, що на техніці встановлено двигун із позначенням 178F.
• Перевірте, що для ремонту потрібний саме розмір 0,25, а не стандартний вкладиш чи деталь іншого ремонтного розміру.
• Зіставте фактичні розміри демонтованого вкладиша та посадкового місця. Для аналогічної позиції 178F 0,25 зазначаються внутрішній і зовнішній діаметри 35 і 39 мм, ширина — 22 мм.
• Оцініть стан колінвала, корпуса двигуна та інших спряжених деталей до початку складання.
• Якщо мотор уже ремонтували, уточніть розмір, під який обробляли колінчастий вал.

Під час добору недостатньо враховувати лише потужність техніки, модель мотоблока або назву генератора. Однакове обладнання може комплектуватися різними двигунами та відрізнятися виконанням вузлів. Основними орієнтирами є позначення двигуна 178F, необхідний ремонтний розмір 0,25 і фактичні параметри знятої деталі. Зовнішня схожість вкладишів не гарантує правильного встановлення та роботи вузла.

Встановлення під час ремонту двигуна

Перед монтажем очистьте посадкове місце й уважно огляньте колінвал, корпус двигуна та суміжні елементи. На робочих і посадкових поверхнях не повинно бути пошкоджень, здатних порушити правильне положення вкладиша. Встановіть деталь у передбачене місце з урахуванням розташування технологічного отвору та каналу для мастила.

Подальше складання колінвального вузла виконуйте за технологією ремонту двигуна 178F. Не слід компенсувати зношення встановленням непідтвердженого ремонтного розміру: варіант 0,25 добирають за результатами перевірки вузла. Якщо позначення мотора, розмір знятого вкладиша або параметри попередньої обробки визначити неможливо, їх потрібно уточнити до придбання та складання. Точний добір допомагає встановити в корінну опору призначену для неї деталь і не використати помилково невідповідний стандартний вкладиш.
