Регулятор напруги (реле заряджання) 178F/186F 6/9 к.с. TD

Регулятор напруги 178F/186F 6/9 к.с. TD

Регулятор напруги, який також називають реле заряджання, призначений для системи заряджання мотоблоків із дизельними двигунами 178F та 186F. Модель 178F відповідає класу потужності 6 к.с., а 186F — 9 к.с. Деталь застосовують на техніці з повітряним охолодженням і шестерним редуктором, де акумулятор заряджається від установленого на двигуні генератора.

Під час роботи двигуна регулятор керує напругою, що надходить від генератора до акумулятора та під’єднаного електрообладнання. Справний блок підтримує нормальний режим заряджання: акумулятор відновлює запас енергії після запуску, а споживачі отримують стабільне живлення. Заміна потрібна, якщо діагностика показала, що попередній регулятор не забезпечує заряд або неправильно обмежує вихідну напругу.

Конструкція та підключення

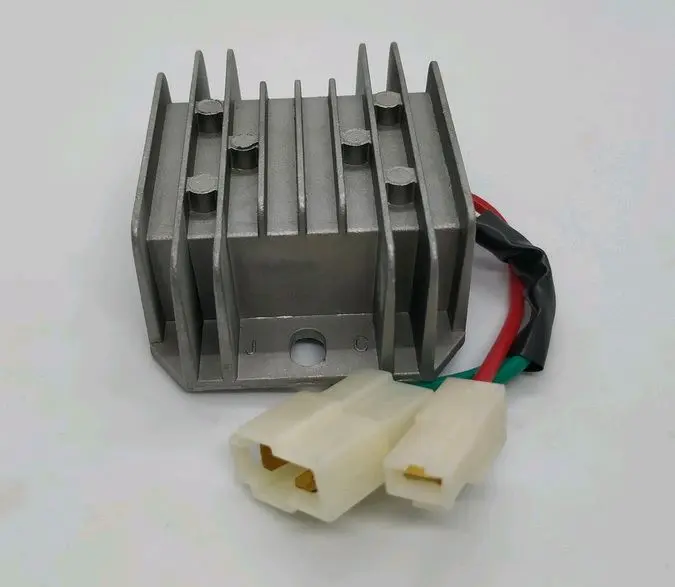

Блок має компактний ребристий корпус із монтажним отвором. Ребра збільшують зовнішню площу корпусу та допомагають відводити тепло, яке утворюється під час роботи. Для підключення передбачено три дроти, розподілені між двома штекерними роз’ємами. Така конфігурація відповідає поширеній версії регулятора для двигунів 178F/186F, однак перед замовленням її потрібно звірити зі штатною проводкою конкретного мотоблока.

• Призначення: регулювання напруги генератора та підтримання заряджання акумулятора.
• Сумісні двигуни: дизельні 178F потужністю 6 к.с. і 186F потужністю 9 к.с.
• Тип охолодження двигуна: повітряний.
• Підключення: два роз’єми та три дроти.
• Кріплення: корпус з отвором для фіксації у штатному місці.

Як правильно підібрати регулятор

Позначення двигуна — основний, але не єдиний критерій вибору. На техніці з однаковим індексом двигуна можуть використовуватися різні варіанти генератора й проводки. Спочатку знайдіть позначення 178F або 186F на двигуні, потім зіставте потужність, наявність акумулятора, кількість дротів, форму обох роз’ємів і розташування контактів. Корпус нового блока має підходити до місця встановлення без перероблення кріплення.

Не орієнтуйтеся лише на колір ізоляції дротів: у різних виробників кольорова схема може відрізнятися. Визначальними є призначення контактів, конфігурація штекерів і схема підключення вашої техніки. Якщо старий блок зберігся, порівняйте з ним кількість дротів, відповідні частини роз’ємів, форму корпусу та положення монтажного отвору. Також перевірте документацію мотоблока або двигуна, особливо якщо проводку раніше ремонтували.

Перевірка перед заміною

Відсутність заряду не завжди спричинена саме регулятором. Перед установленням варто перевірити стан акумулятора, клем, маси, дротів, роз’ємів та обмотки генератора. Окиснення контактів, пошкодження кабелю або несправність генератора можуть створювати подібні ознаки. Вимірювання напруги на клемах акумулятора при зупиненому та запущеному двигуні допомагає визначити, чи з’являється заряд і чи правильно обмежується напруга зі збільшенням обертів.

До характерних причин для діагностики належать розряджання акумулятора під час експлуатації, відсутність зміни напруги після запуску, нестабільна робота електрообладнання або надмірне підвищення показників зі зростанням обертів. Рішення про заміну приймають після перевірки інших компонентів системи заряджання, щоб новий регулятор усунув причину несправності, а не лише її зовнішній прояв.

Установлення

Монтаж виконують при зупиненому двигуні та від’єднаному акумуляторі. Старий блок відключають без натягування дротів, очищують відповідні контакти й перевіряють фіксатори штекерів. Новий регулятор закріплюють у штатному місці, після чого з’єднують роз’єми за схемою конкретного мотоблока. Дроти потрібно прокласти так, щоб вони не торкалися нагрітих деталей, рухомих механізмів і гострих крайок.

Після встановлення перевірте надійність кріплення та з’єднань, потім виміряйте напругу на акумуляторі за різних обертів і зіставте результат із технічними даними двигуна. Регулятор 178F/186F TD підходить для ремонту системи заряджання мотоблока, коли підтверджено потрібний тип двигуна, потужність і конфігурацію підключення «два роз’єми — три дроти».
