Правий картер двигуна ATV 125 см³ (3+1) AMG

Правий картер двигуна ATV 125 см³ (3+1) AMG

Корпусна деталь призначена для ремонту двигуна квадроцикла ATV робочим об’ємом 125 см³ із конфігурацією коробки передач 3+1. Це права половина картера AMG, яка формує частину корпусу двигуна та слугує основою для розміщення пов’язаних із нею деталей. Вона використовується для відновлення мотора у разі пошкодження штатного корпусу, однак потребує точного зіставлення з установленою модифікацією двигуна.

Позначення 125 см³ саме по собі не забезпечує сумісність: двигуни однакового об’єму можуть мати різну форму картера, розташування кріплень і виконання посадкових зон. Для версії 3+1 потрібно враховувати конструкцію коробки передач, тому картер не варто добирати лише за моделлю квадроцикла або подібним зовнішнім контуром. Сторона встановлення також має принципове значення — ця позиція є саме правою половиною, а не парою і не лівим картером.

Що зіставити перед вибором

• Тип двигуна: застосування на ATV, робочий об’єм 125 см³ і конфігурація коробки 3+1 мають збігатися.
• Сторону корпусу: для ремонту повинна бути потрібна права половина картера відповідного двигуна.
• Контур і кріплення: порівняйте розташування отворів, різьбових стійок, напрямних зон і крайніх точок корпусу.
• Посадкові місця: перевірте положення та діаметр отворів під вали, підшипники й суміжні деталі.
• Сполучну площину: її форма повинна збігатися з другою половиною картера по всьому периметру.
• Прилеглі деталі: переконайтеся у відповідності місць установлення кришок та інших компонентів конкретного двигуна.

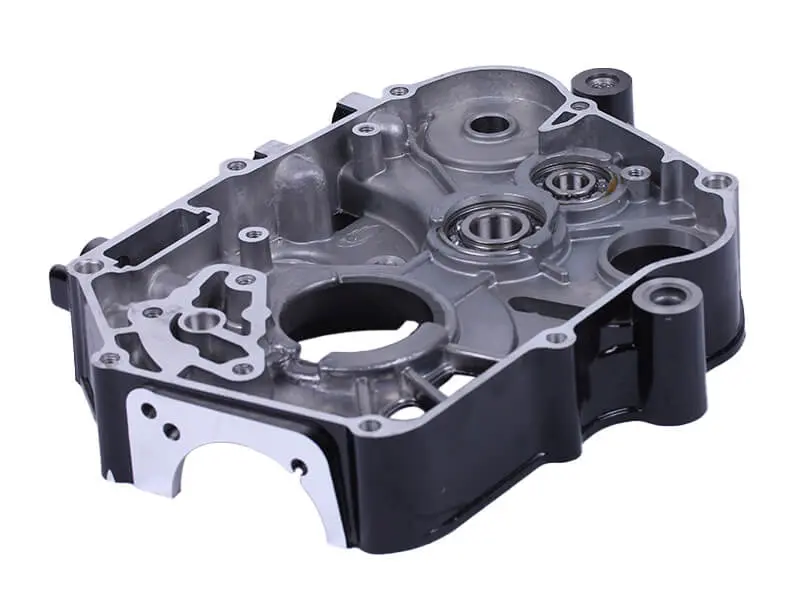

Картер має складний литий профіль із внутрішніми порожнинами, обробленою площиною з’єднання, отворами й опорними зонами різного діаметра. На зовнішній частині виконане темне покриття, а сполучні та посадкові ділянки залишені обробленими. Така геометрія потребує точного збігу: зміщення навіть одного отвору або відмінність форми внутрішньої порожнини свідчить про іншу модифікацію корпусу.

Коли потрібна заміна

Праву половину картера замінюють у разі тріщин, сколів, деформації площини з’єднання, пошкодження різьбових отворів або зношення посадкових місць. Підставою для перевірки також є сліди витоку мастила біля корпусу, наслідки удару та люфт деталей у посадкових зонах. Перед рішенням про заміну двигун потрібно розібрати й визначити джерело несправності: подібні ознаки можуть бути пов’язані з ущільненнями, кріпленням або суміжними компонентами.

Підготовка та встановлення

До складання новий картер кладуть поруч зі знятою деталлю в однаковій орієнтації та послідовно звіряють усі отвори, виступи, вирізи, внутрішні порожнини й місця встановлення деталей. Окремо контролюють стан різьби та рівність сполучної поверхні. Підшипники, сальники, прокладки, напрямні й кріплення добирають за фактичною конфігурацією двигуна; наявність окремих деталей у старому картері не означає, що вони придатні для повторного монтажу.

Монтаж пов’язаний із розбиранням двигуна та правильним розміщенням валів і компонентів коробки передач. Сполучні поверхні очищують, ущільнення встановлюють відповідно до конструкції мотора, а кріплення затягують у передбаченій послідовності та з моментом, установленим виробником двигуна. Після складання перевіряють вільне обертання встановлених деталей, роботу перемикання та відсутність витоку мастила. Якщо досвіду ремонту таких моторів немає, встановлення доцільно доручити фахівцеві: точність складання безпосередньо впливає на подальшу роботу двигуна.

Ця модель підходить покупцеві, якому потрібна права половина картера AMG для двигуна ATV 125 см³ із коробкою 3+1. Для впевненого добору використовуйте знятий корпус як основний зразок і перевіряйте всю геометрію, а не одну окрему ознаку.
