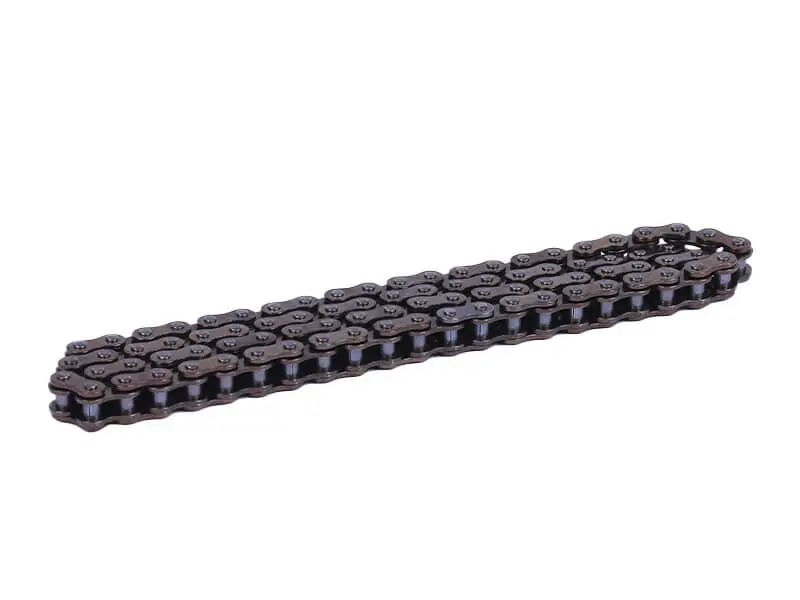

Ланцюг ГРМ ATV 125 (3+1) AMG

Ланцюг ГРМ ATV 125 (3+1) AMG

Ланцюг призначений для приводу газорозподільного механізму двигунів квадроциклів ATV 125 у виконанні 3+1. Усередині двигуна він передає обертання від колінчастого вала до розподільного вала та підтримує задане взаємне положення поршня і клапанного механізму. Від стану цієї деталі залежать правильність фаз газорозподілу, рівномірна робота двигуна та коректне встановлення розподільного вала після ремонту.

Призначення та будова

Ланцюг AMG має роликово-ланкову конструкцію: зовнішні й внутрішні пластини з’єднані шарнірами, а ролики взаємодіють із зірочками приводу. Деталь працює разом із зірочкою колінвала, зірочкою розподільного вала, напрямними та натягувачем. Ці компоненти утворюють єдину систему, тому встановлення нового ланцюга без перевірки сполучених деталей може не усунути шум або порушення натягу.

Під час розбирання ГРМ огляньте зубці зірочок, поверхні напрямних і хід натягувача. Відколи, помітне спрацювання, заїдання ланок або пошкодження пластин потрібно усунути до складання. Якщо профіль зубців уже спрацьований, новий ланцюг не матиме правильного зачеплення; рішення щодо одночасної заміни деталей приймають після огляду та звіряння із сервісними даними конкретного двигуна.

Як правильно підібрати

Позначення ATV 125 (3+1) визначає основний контекст застосування: двигун квадроцикла класу 125 із коробкою, що має три передачі вперед і одну передачу заднього ходу. Однаковий об’єм та схема перемикання не виключають різних ревізій моторів. Перед замовленням зіставте ланцюг зі знятою деталлю й даними двигуна, а не лише з об’ємом циліндра або зовнішністю квадроцикла.

• Призначення: привід розподільного вала в системі ГРМ, а не зовнішній приводний ланцюг задньої осі.
• Версія техніки: ATV 125 у виконанні 3+1; позначення 1+1, автомат та інші варіанти не можна вважати взаємозамінними без перевірки.
• Геометрія: порівняйте кількість ланок, крок, ширину роликів і пластин, а також довжину замкненого контуру зі старим ланцюгом.
• Сполучення: переконайтеся, що ланцюг вільно лягає на обидві зірочки та відповідає напрямним і діапазону роботи натягувача.

Якщо старий ланцюг уже знятий, розкладіть обидві деталі поруч без розтягування та послідовно зіставте ланки. Різниця навіть в одній ланці, кроці або ширині унеможливлює правильне встановлення. Коли старої деталі немає, орієнтуйтеся на код двигуна, будову головки циліндра та специфікацію приводу ГРМ із посібника з ремонту саме вашої модифікації.

Установлення та перевірка

Монтаж виконують після розбирання верхньої частини двигуна, коли є доступ до зірочки розподільного вала й натягувача. Колінвал і розподільний вал виставляють за штатними мітками в положенні, визначеному виробником двигуна. Далі ланцюг укладають на зірочки без зміщення міток, установлюють або повертають у робоче положення натягувач і перевіряють прилягання до напрямних. Універсальної схеми міток та єдиного моменту затягування для всіх ATV 125 немає, тому потрібні значення беруть із сервісної документації конкретного мотора.

Перед остаточним складанням колінвал вручну провертають у штатному напрямку та ще раз контролюють збіг міток, рівномірний рух ланцюга й відсутність заклинювання. Після запуску звертають увагу на сторонній металевий шум із боку головки циліндра. Підставою для діагностики є видовження, тугі або пошкоджені ланки, спрацювання роликів, неможливість утримати потрібний натяг, а також ремонт розподільного вала, зірочок чи циліндро-поршневої групи. Такий порядок підбору й установлення допомагає використати ланцюг у відповідній модифікації ATV 125 (3+1) та уникнути повторного розбирання двигуна.
