Повітряний фільтр у зборі для ATV 200 VV

Повітряний фільтр у зборі для ATV 200 VV

Модуль призначений для системи впуску квадроцикла ATV 200 VV. Він очищує повітря, що надходить до двигуна, та затримує пил й інші забруднення до їх потрапляння у впускний тракт. Закрите компонування особливо доречне для квадроцикла, який регулярно рухається ґрунтовими дорогами: фільтрувальна частина міститься в корпусі, а потік спрямовується через приєднаний вигнутий патрубок.

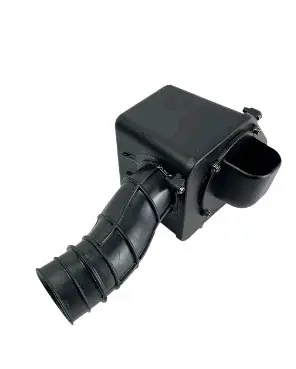

Конструкція поєднує корпус повітряного фільтра та довгий гофрований патрубок. На корпусі також є бічний вхідний канал, а з'єднання патрубка фіксується металевим хомутом. Така форма важлива під час добору: деталь має зайняти штатне місце без упору в раму, облицювання та сусідні компоненти, а патрубок — вийти до відповідної частини впуску під тим самим кутом, що й на встановленому раніше модулі.

Коли потрібна заміна

Фільтр у зборі обирають не лише під час планового обслуговування фільтрувальної частини. Заміна всього модуля доцільна, якщо корпус тріснув або деформувався, зламане кріплення, пошкоджений приєднувальний канал, патрубок втратив форму чи на його поверхні з'явилися розриви. Нещільне з'єднання після невдалого ремонту також є підставою встановити комплектну деталь: повітря має проходити крізь фільтр, а не через щілини між частинами впуску.

На потребу перевірки вказують сліди пилу за фільтром, патрубок, що погано тримається, ослаблений хомут, проміжки на стиках або нестійке положення корпусу. Перед заміною варто оглянути весь шлях від вхідного каналу до місця приєднання до двигуна. Це допомагає відрізнити пошкодження самого фільтра від дефекту сусіднього з'єднувача чи кріплення.

Як перевірити сумісність

Позначення ATV 200 VV — головний орієнтир, однак у квадроциклів одного класу трапляються різні варіанти впуску. Для точного вибору зіставте стару деталь із новою за кількома ознаками:

• загальна форма й габарити корпусу, положення кришки та бічного вхідного каналу;
• кількість, розташування і напрямок точок кріплення;
• довжина, вигин та орієнтація гофрованого патрубка;
• внутрішній і зовнішній діаметри всіх приєднувальних ділянок;
• відстань між корпусом, кріпленням і відповідною частиною впуску;
• спосіб фіксації патрубка та наявність місця для рівномірного затягування хомута.

Порівнювати краще за демонтованим модулем і фактичними вимірами. Сам лише робочий об'єм двигуна не підтверджує сумісність: фільтр має збігатися за геометрією, точками встановлення та діаметрами з'єднань.

Установлення та подальше обслуговування

Перед демонтажем очистьте простір навколо корпусу, щоб сипкий бруд не потрапив у відкритий впуск. Спочатку приміряйте новий фільтр без остаточного затягування. Корпус має ставати на своє місце вільно, а патрубок — надягатися на відповідний канал без перекручування, розтягування та бічного навантаження. Після суміщення кріплень зафіксуйте корпус, повністю посадіть патрубок і рівномірно затягніть хомут.

Після завершення перевірте прилягання всіх стиків, положення кришки та відсутність перетиснутих ділянок. Під час запуску двигуна прислухайтеся, чи немає незвичного підсвистування біля з'єднань; такий звук може вказувати на нещільну посадку. Стан корпусу, патрубка та фільтрувальної частини слід контролювати під час регулярного обслуговування, а після поїздок дуже запиленою місцевістю перевіряти частіше. Обслуговуйте внутрішню фільтрувальну частину у спосіб та з інтервалом, зазначеними в настанові до конкретного квадроцикла.
