Правый картер двигателя ATV 125 см³ (3+1) AMG

Правый картер двигателя ATV 125 см³ (3+1) AMG

Корпусная деталь предназначена для ремонта двигателя квадроцикла ATV рабочим объёмом 125 см³ с конфигурацией коробки передач 3+1. Это правая половина картера AMG, которая участвует в формировании корпуса двигателя и служит основой для размещения связанных с ней деталей. Она подходит для восстановления мотора при повреждении штатного корпуса, но требует точного сопоставления с установленной модификацией двигателя.

Обозначение 125 см³ само по себе не гарантирует совместимость: двигатели одинакового объёма могут различаться формой картера, расположением крепежа и исполнением посадочных зон. У версии 3+1 необходимо учитывать конструкцию коробки передач, поэтому картер нельзя выбирать только по модели квадроцикла или внешне похожему контуру. Сторона установки также принципиальна — эта позиция является именно правой половиной, а не парой и не левым картером.

Что сравнить перед выбором

• Тип двигателя: применение на ATV, рабочий объём 125 см³ и конфигурация коробки 3+1 должны совпадать.
• Сторону корпуса: требуется правая половина картера соответствующего двигателя.
• Контур и крепёж: сопоставьте расположение отверстий, резьбовых стоек, направляющих зон и крайних точек корпуса.
• Посадочные места: проверьте положение и диаметр отверстий под валы, подшипники и сопряжённые детали.
• Сопрягаемую плоскость: её форма должна совпадать со второй половиной картера по всему периметру.
• Прилегающие детали: убедитесь в соответствии мест установки крышек и остальных компонентов конкретного двигателя.

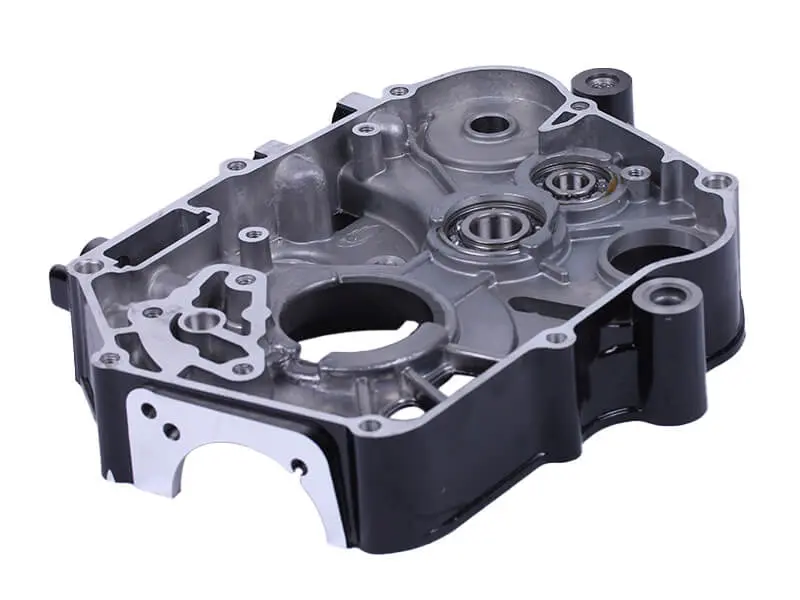

Картер имеет сложный литой профиль с внутренними полостями, обработанной плоскостью соединения, отверстиями и опорными зонами различного диаметра. На наружной части выполнено тёмное покрытие, а сопрягаемые и посадочные участки оставлены обработанными. Такая геометрия требует точного совпадения: смещение даже одного отверстия или отличие формы внутренней полости указывает на другую модификацию корпуса.

Когда требуется замена

Правую половину картера меняют при трещинах, сколах, деформации плоскости соединения, повреждении резьбовых отверстий либо износе посадочных мест. Поводом для проверки также становятся следы утечки масла в районе корпуса, последствия удара и люфт деталей в посадочных зонах. Перед решением о замене двигатель следует разобрать и определить источник неисправности: похожие симптомы могут быть связаны с уплотнениями, крепежом или сопряжёнными компонентами.

Подготовка и установка

До сборки новый картер кладут рядом со снятой деталью в одинаковой ориентации и последовательно сверяют все отверстия, приливы, вырезы, внутренние полости и места установки деталей. Отдельно контролируют состояние резьбы и ровность сопрягаемой поверхности. Подшипники, сальники, прокладки, направляющие и крепёж подбирают по фактической конфигурации двигателя; наличие отдельных деталей на старом картере не означает, что они подходят для повторного монтажа.

Монтаж связан с разборкой двигателя и правильным размещением валов и компонентов коробки передач. Сопрягаемые поверхности очищают, уплотнения устанавливают в соответствии с конструкцией мотора, а крепёж затягивают в предусмотренной последовательности и с моментом, установленным изготовителем двигателя. После сборки проверяют свободное вращение установленных деталей, работу переключения и отсутствие утечки масла. Если нет опыта ремонта таких моторов, установку разумно поручить специалисту: точность сборки напрямую влияет на дальнейшую работу двигателя.

Эта модель подходит покупателю, которому нужна правая половина картера AMG для двигателя ATV 125 см³ с коробкой 3+1. Для уверенного подбора используйте снятый корпус как основной образец и проверяйте всю геометрию, а не один отдельный признак.
