Поршень Zongshen CG250 STD Ø67 мм OHV AMG

Поршень Zongshen CG250 STD Ø67 мм OHV AMG

Поршень призначений для ремонту двигуна Zongshen CG250 виконання OHV із циліндром стандартного розміру 67 мм. Позначення STD вказує на номінальний розмір: таку деталь обирають для циліндра, який зберігає штатний діаметр і не розточений під ремонтне збільшення. Поршень підходить для відновлення циліндро-поршневої групи після розбирання та дефектування мотора, коли результати вимірювань дають змогу залишити циліндр у стандартному розмірі.

Під час роботи двигуна поршень рухається в циліндрі, сприймає тиск газів і через поршневий палець передає зусилля шатуну. Установлені в його канавках кільця ущільнюють проміжок між поршнем і стінкою циліндра, беруть участь у збереженні компресії та контролі мастила на робочій поверхні. Тому стан поршня, кілець і циліндра оцінюють разом: встановлення однієї нової деталі без перевірки спряжених поверхонь не усуває зношення циліндра або пошкодження шатуна.

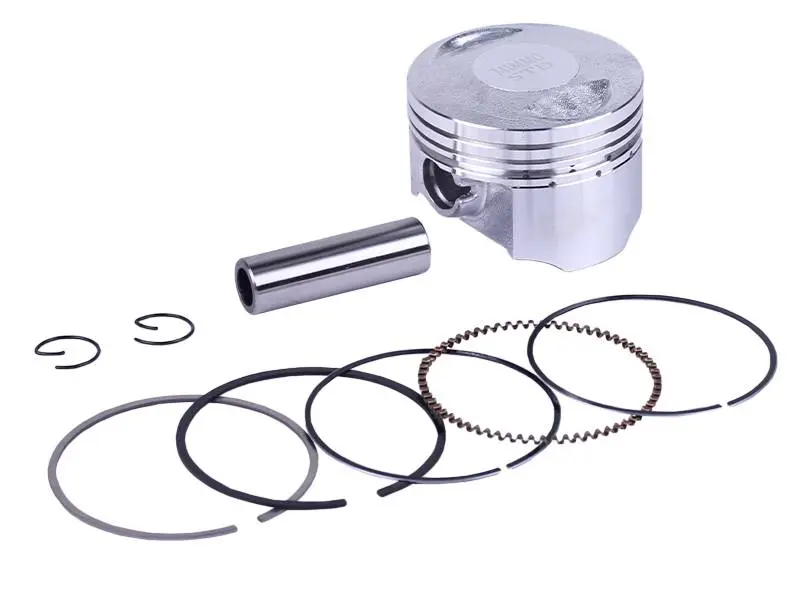

Склад позиції

• Поршень Ø67 мм STD для зазначеного виконання CG250 OHV.
• Поршневий палець для з’єднання поршня із шатуном.
• Набір поршневих кілець для встановлення в канавки поршня.
• Два стопорні кільця для фіксації пальця в бобишках поршня.

Як перевірити сумісність

Позначення CG250, OHV і діаметр 67 мм мають відповідати модифікації двигуна, що ремонтується. Самого робочого об’єму або загальної назви моделі мотоцикла недостатньо: у техніці однієї кубатури трапляються різні варіанти циліндро-поршневої групи. Перед замовленням порівняйте знятий поршень за діаметром спідниці, загальною та компресійною висотою, діаметром і розташуванням отвору під палець, формою днища, конфігурацією спідниці, кількістю та шириною кільцевих канавок. Якщо ці параметри відрізняються, деталі не можна вважати взаємозамінними лише за позначенням CG250.

Циліндр потрібно виміряти нутроміром у кількох поясах і напрямках. Така перевірка показує фактичний діаметр, конусність та овальність, а також допомагає визначити потрібний монтажний зазор. STD обирають лише тоді, коли стан циліндра відповідає стандартному поршню Ø67 мм і допускам виробника двигуна. Після розточування під збільшений розмір потрібен відповідний ремонтний поршень; стандартний варіант для такого циліндра не підходить.

Підготовка та встановлення

Монтаж виконують після очищення деталей і мастильних каналів, перевірки дзеркала циліндра, шатуна та посадки пальця. Кільця добирають до своїх канавок, установлюють спеціальними щипцями без надмірного розтягування та перевіряють свободу переміщення. Перед складанням контролюють зазор у замку кожного кільця безпосередньо в циліндрі, а замки розташовують за схемою, передбаченою настановою двигуна. Поршень, кільця, палець і стінку циліндра змащують чистою моторною оливою.

Стопорні кільця мають повністю увійти у свої канавки: неповна посадка може спричинити зміщення пальця та пошкодження циліндра. Під час введення поршня кільця рівномірно стискають монтажною оправкою, не допускаючи перекосу та удару об крайки. Напрямок поршня, порядок складання, моменти затягування кріплень і теплові зазори визначають за ремонтною документацією конкретного двигуна Zongshen CG250 OHV.

Після складання двигун спочатку прокручують вручну, перевіряючи вільний хід без заїдань, потім контролюють змащування та відсутність стороннього шуму під час першого запуску. Режим початкової експлуатації обирають за інструкцією виробника мотора. Правильний вибір STD-розміру, вимірювання циліндра й акуратне встановлення дають змогу використати поршень AMG як основу планового ремонту верхньої частини двигуна без переходу на збільшений діаметр.
