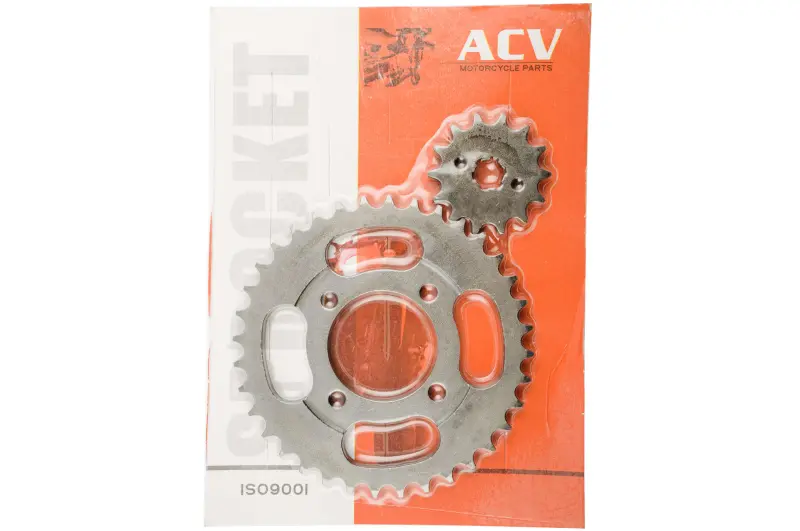

Комплект зірок трансмісії Delta 428, 14T/41T, сталь 45, ACV

Комплект зірок трансмісії Delta 428 — 14T і 41T

Пара ACV призначена для ланцюгового привода мопедів Delta та поєднує передню зірку на 14 зубців із задньою зіркою на 41 зубець. Обидві деталі розраховані на ланцюг стандарту 428 і виготовлені зі сталі 45. Такий набір підходить для планового обслуговування трансмісії або ремонту привода, у якому встановлені зірки з такими самими параметрами, посадковими місцями та взаємним розташуванням.

Передня зірка приймає обертання від вихідного вала двигуна та передає його ланцюгу. Задня зірка встановлена з боку ведучого колеса й отримує тягове зусилля через ланцюг. Поєднання 14T/41T задає передатне відношення привода, тому заміна штатної пари комплектом із такою самою кількістю зубців зберігає передбачену цією конфігурацією геометрію передачі. Розмір 428 в обох зірок має збігатися з типорозміром установленого ланцюга.

Що входить до пари

• Передня зірка 428-14T: 14 зубців, установлюється з боку вихідного вала.
• Задня зірка 428-41T: 41 зубець, установлюється на маточину ведучого колеса.
• Матеріал зірок: сталь 45.
• Призначення: ланцюгова трансмісія мопеда Delta з конфігурацією 428 та 14/41 зубець.

Коли комплект потребує заміни

Перевірка привода потрібна за наявності загострених, загнутих або помітно нерівномірно зношених зубців, складного регулювання натягу, ривків і стороннього шуму під час руху. Зношені зубці гірше взаємодіють із роликами ланцюга, а розтягнутий ланцюг прискорює вироблення нових зірок. Якщо передня та задня деталі мають виражене зношення, встановлення пари дає змогу не залишати у приводі стару зірку з порушеним профілем зубців.

Ланцюг до складу цієї позиції не входить. Під час ремонту його стан перевіряють окремо: оцінюють розтягнення, вільний рух ланок, наявність пошкоджень і відповідність стандарту 428. Використовувати нові зірки з ланцюгом, ресурс якого вже вичерпаний, недоцільно, адже неправильне зачеплення може швидко погіршити стан зубців.

Як перевірити сумісність

Позначення Delta та збіг 428-14T/428-41T є базовими орієнтирами, однак для точного підбору комплект потрібно порівняти зі знятими деталями. У передньої зірки перевіряють форму й розміри шліцьового отвору, спосіб фіксації, товщину та зміщення відносно картера. У задньої — кількість і розташування кріпильних отворів, їхній діаметр, центральний отвір, посадкову поверхню та зміщення зубчастого вінця. Ці параметри впливають на встановлення та розташування обох зірок на одній лінії.

Назва сімейства мопедів сама по собі не замінює порівняння посадок: у техніці різних років і модифікацій можуть застосовуватися інші маточини, вали або кріплення. Кількість зубців також потрібно звірити до монтажу. Якщо на мопеді стояло інше поєднання, перехід на 14/41 змінить передатне відношення та може потребувати перевірки придатної довжини ланцюга і доступного діапазону регулювання.

Рекомендації зі встановлення

До складання очищають посадкові поверхні та оглядають шліци вала, кріплення задньої зірки, маточину, ланцюг і механізм натягування. Зірки встановлюють у правильній орієнтації, а кріплення затягують способом і моментом, передбаченими для конкретної моделі. Після складання виставляють співвісність коліс і лінії ланцюга, регулюють вільний хід ланцюга за настановою мопеда та прокручують колесо, контролюючи рівномірність натягу протягом повного оберту.

Після першої поїздки корисно повторно перевірити кріплення, положення заднього колеса й натяг. Комплект ACV 428-14T/428-41T обирають для відновлення привода Delta у конфігурації 14/41, коли підтверджені стандарт ланцюга та всі посадкові розміри обох зірок.
