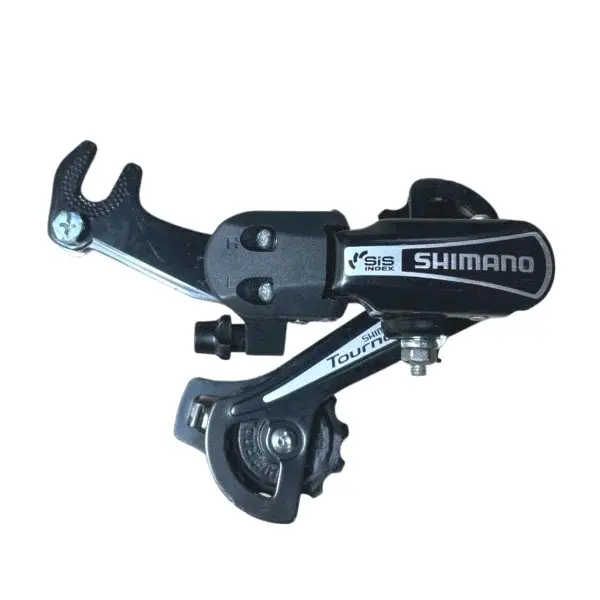

Задній перемикач Shimano Tourney RD-TY21 GS, 6 швидкостей, на вісь

Задній перемикач Shimano Tourney RD-TY21 GS на вісь

Модель призначена для шестишвидкісної велосипедної трансмісії з індексним перемиканням Shimano SIS. Перемикач переводить ланцюг між задніми зірками відповідно до команди манетки та водночас підтримує потрібний натяг ланцюга. Версія GS має рамку середньої довжини й розрахована на конфігурації з більшою різницею між передніми зірками, ніж модифікація TY21 із короткою рамкою SS.

Цей варіант встановлюється з правого боку осі заднього колеса за допомогою гакоподібного адаптера. Такий спосіб монтажу застосовують на велосипедах, конструкція яких передбачає осьове кріплення перемикача замість встановлення різьбовим болтом в окремий півень рами. Для заміни потрібно обирати саме виконання на вісь: подібний за формою RD-TY21 зі звичайним болтовим кріпленням не буде прямою заміною без зміни монтажної схеми.

Як працює механізм

Середня рамка GS із напрямним і натяжним роликами проводить ланцюг через перемикач, компенсує його провисання за різних поєднань передніх і задніх зірок та утримує ланцюг на потрібній лінії. Обидва ролики мають по 11 зубців. Індексна система SIS розрахована на узгоджену роботу перемикача, шестипозиційної манетки, троса та блока задніх зірок: один фіксований крок манетки відповідає переходу ланцюга на сусідню зірку. Конструкція має регулятор натягу троса, за допомогою якого після монтажу налаштовують точне потрапляння ланцюга на кожну позицію.

Що перевірити під час вибору

RD-TY21 GS розрахований на 6 задніх швидкостей і ланцюг Shimano HG/UG для шестишвидкісної трансмісії. За специфікацією для цієї версії найбільша задня зірка повинна мати 28 зубців, а найменша — 14 зубців. Максимальна різниця між великою та малою передніми зірками становить 20 зубців, повна місткість перемикача — 34 зубці. Повну місткість визначають як суму різниці зубців передніх зірок і різниці зубців крайніх задніх зірок; отримане значення для встановленої трансмісії не повинно перевищувати 34 зубці.

• Модель: Shimano Tourney RD-TY21 GS.
• Кількість задніх швидкостей: 6.
• Система перемикання: індексна Shimano SIS.
• Кріплення: гакоподібний адаптер на вісь заднього колеса.
• Рамка: GS, середня.
• Сумісний ланцюг: HG/UG для 6 швидкостей.
• Задні зірки: 14–28 зубців.
• Повна місткість: 34 зубці; допустима різниця спереду — до 20 зубців.
• Ролики: напрямний і натяжний, по 11 зубців.
• Колір: чорний.

Встановлення та налаштування

Перед монтажем зі старою деталлю порівнюють тип кронштейна, форму місця встановлення, кількість задніх зірок і довжину рамки. Адаптер розміщують із правого боку задньої осі та фіксують разом із колесом у положенні, передбаченому конструкцією дропаута. Після встановлення ланцюг проводять через обидва ролики, трос укладають у призначений для нього паз і закріплюють на перемикачі. Далі гвинтами верхнього та нижнього обмежень задають крайні положення: напрямний ролик має розташовуватися навпроти відповідної крайньої зірки, не дозволяючи ланцюгу виходити за межі блока.

Точну роботу шести індексних позицій налаштовують натягом троса. Перевірку виконують під час обертання шатунів вручну, послідовно переводячи ланцюг по всьому діапазону в обох напрямках. Якщо налаштування постійно порушується, до заміни або регулювання варто перевірити стан троса та сорочки, ланцюга, задніх зірок, осьового адаптера й дропаута: деформоване кріплення або підвищене тертя троса заважають механізму займати задані положення. RD-TY21 GS підходить для відновлення велосипеда із шестишвидкісною системою Tourney SIS та штатним осьовим способом встановлення, коли потрібно зберегти початкову схему трансмісії без переходу на інший стандарт кріплення.
