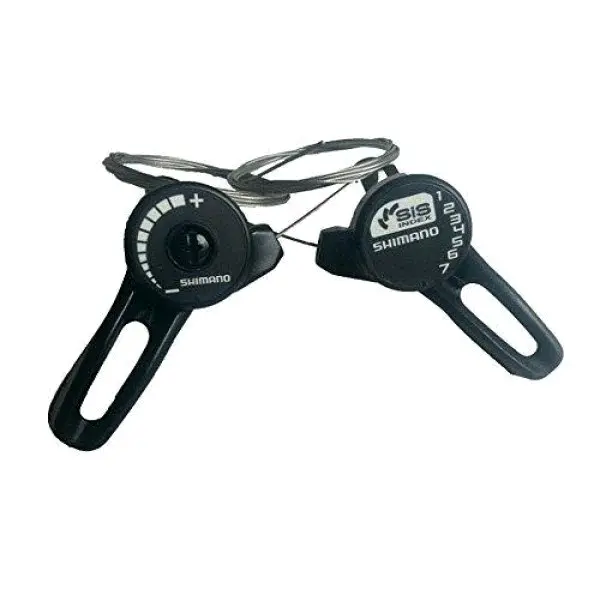

Комплект манеток Shimano Tourney SL-TZ20 3×7 швидкостей

Комплект манеток Shimano Tourney SL-TZ20 3×7 швидкостей

Важільні манетки призначені для велосипеда з трьома передніми зірками та сімома задніми передачами. Комплект встановлюється на пряме кермо й дає змогу керувати обома перемикачами великими пальцями, не поєднуючи механізми перемикання з гальмівними ручками. Такий формат підходить для ремонту трансмісії 3×7, коли штатні манетки пошкоджені, погано утримують положення, мають зношений механізм або вже не забезпечують належного натягу тросів.

Права манетка SL-TZ20-7R працює із заднім перемикачем MTB на 7 швидкостей за індексною системою Shimano SIS. Сім фіксованих положень відповідають семи заднім зірочкам, тому після правильного налаштування перемикача й натягу троса передача обирається послідовним рухом важеля. Ліва SL-TZ20-LN розрахована на трансмісію з трьома передніми зірками та використовує фрикційний принцип: положення переднього перемикача задається плавно. Це дає змогу точніше підвести рамку перемикача до потрібної позиції та усунути торкання ланцюга в окремих поєднаннях передач.

Конструкція та керування

Обидві манетки належать до типу Thumb Shifter і мають оптичні покажчики положення. На правому корпусі нанесена шкала 1–7, яка допомагає контролювати вибрану задню передачу, а шкала лівої манетки показує напрямок переміщення переднього перемикача. Корпуси й основи виготовлені з полімерного матеріалу, пофарбовані кріпильні кронштейни виконані зі сталі. Сталевими також є кріпильні болти та троси перемикання. Чорне виконання поєднується з більшістю керм і окремих гальмівних ручок.

Що перевірити перед вибором

• Схему трансмісії. Комплект розрахований саме на три передні та сім задніх передач. Орієнтуватися лише на загальне позначення 21 швидкість недостатньо: окремо перерахуйте зірки системи та заднього блока.
• Тип заднього перемикача. Права манетка призначена для 7-швидкісного заднього перемикача MTB, сумісного з індексним керуванням Shimano SIS. Вона не розрахована на планетарну втулку або трансмісію з іншою кількістю задніх позицій.
• Посадкове місце на кермі. Хомути розраховані на ділянку керма діаметром 22,2 мм. Перед установленням потрібно перевірити діаметр у зоні ручок і наявність місця поруч із гальмівними важелями.
• Стан тросового приводу. Комплект представлений із тросами. Під час ремонту потрібно також оцінити сорочки, наконечники та напрямні: забруднення, перегини або надмірний опір можуть заважати точній роботі навіть нової манетки. Для моделі рекомендована сорочка Shimano OT-SIS40.

Установлення та налаштування

Манетки розміщують зверху керма так, щоб їхні важелі не торкалися корпусів гальмівних ручок і залишалися доступними для великих пальців. Для кріпильного болта Shimano вказує момент затягування 2,5 Н·м. Сорочки прокладають із запасом довжини: під час повного повороту керма в обидва боки вони не повинні натягуватися, перегинатися або змушувати манетку торкатися рами. Трос має проходити передбаченою канавкою механізму без перекручування.

Після монтажу окремо налаштовують межі ходу переднього та заднього перемикачів, закріплюють троси й регулюють їхній натяг. Для задньої системи SIS перевіряють кожну із семи позицій під час обертання шатунів і коригують натяг так, щоб ланцюг переходив між сусідніми зірочками без затримки та стороннього шуму. Передню манетку встановлюють у положення, за якого ланцюг упевнено переходить між трьома зірками, а рамка перемикача не зачіпає його у використовуваних поєднаннях. Перемикати передачі потрібно під час обертання системи, без надмірного навантаження на педалі.

Коли комплект підходить для ремонту

SL-TZ20 доречний для відновлення аматорського, міського або прогулянкового велосипеда з прямим кермом, окремими гальмівними ручками та трансмісією 3×7. Якщо старий важіль тріснув, перестав фіксувати задні позиції, рухається надто туго або має пошкоджену шкалу, заміна пари повертає єдиний формат керування переднім і заднім перемикачами. Якщо проблема залишається після монтажу, потрібно перевірити сорочки й троси, положення перемикачів, кріплення заднього перемикача, обмежувальні гвинти, ланцюг і задній блок: манетки керують трансмісією, але не усувають механічний знос інших деталей.
